特性

• 高达400MHz的直接IF采样
• 优异的动态性能
  • f_IN = 70MHz/175MHz时，SNR为70.4dB/69.8dB
  • f_IN = 70MHz/175MHz时，SFDR为84.4dBc/80.2dBc
• 3.3V低功耗工作
  • 647mW (差分时钟模式)
  • 620mW (单端时钟模式)
• 完全差分或单端模拟输入
• 可调的差分模拟输入电压
• 750MHz输入带宽
• 可调的内部或外部基准，基准可共用
• 差分或单端时钟
• 接收25%至75%的时钟占空比
• 用户可选择的DIV2与DIV4时钟模式
• 断电模式
• 2的补码或格雷码格式的CMOS输出
• 超量程与数据有效指示
• 小尺寸、68引脚、薄型QFN封装
• 提供14位兼容版本(MAX12557)
• 可提供评估板(请定购MAX12557EVKIT)

产品详情和应用

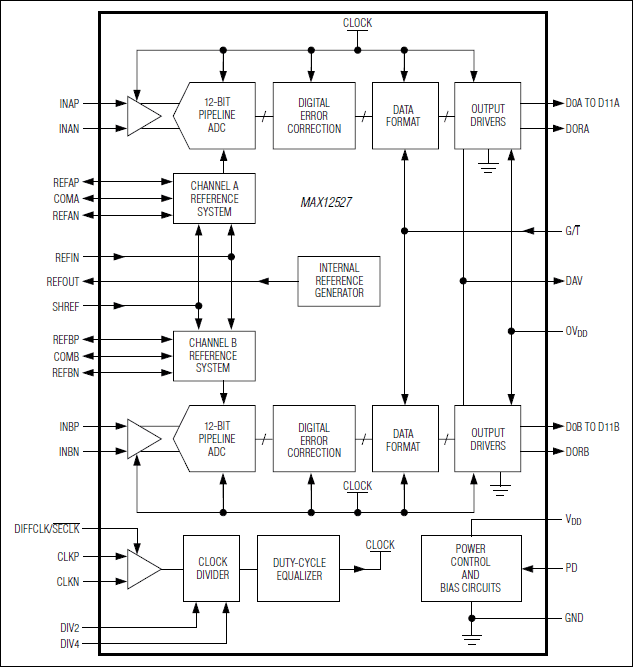

MAX12527是双路3.3V、12位模数转换器(ADC)，具有完全差分的宽带采样/保持(T/H)输入，用来驱动内部量化器。MAX12527在中频(IF)与基带采样应用中优化于低功耗、小尺寸和高性能指标。双路ADC工作在3.3V单电源，175MHz输入频率下具有典型值为69.8dB的信噪比(SNR)，仅消耗620mW功率。T/H输入级接收高达400MHz的单端或差分输入。除了低功耗特性，MAX12527还具有166µW关断模式，降低空闲周期的功耗。

MAX12527采用灵活的基准结构，可以使用内部2.048V带隙基准或外部基准，并允许两个ADC共用基准。基准结构使得满量程模拟输入可以在±0.35V至±1.15V范围内调整。MAX12527提供共模基准，简化了设计，并减少了差分模拟输入电路的外部元件数量。

MAX12527支持单端或差分输入时钟。用户可选择的二分频(DIV2)与四分频(DIV4)模式，可以实现灵活的设计，并有助于消除时钟抖动的负面影响。较宽的时钟占空比变化可以由ADC内部占空比均衡器(DCE)补偿。

MAX12527具有两个并行、12位宽、CMOS兼容的输出端口。数字输出格式可以通过引脚选择为2的补码或格雷码。用于数字输出级的独立电源输入可接受1.7V至3.6V电压，便于与不同逻辑电平接口。MAX12527采用10mm x 10mm x 0.8mm、68引脚、带裸露焊盘(EP)的薄型QFN封装，工作在扩展级温度范围(-40°C至+85°C)。

如果需要引脚兼容的14位ADC，请参考MAX12557数据资料。

应用

• 数字机顶盒
• I/Q接收器
• 中频与基带通信接收器：蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
• 低功耗数据采集
• 便携式仪表
• 超声和医学成像
