特性

• 8/4/2通道14位ADC
  • ±1.5 LSB INL，±1 LSB DNL，无失码
  • 90dBc SFDR，-86dBc THD，76.5dB SINAD，输入频率100kHz时SNR为77dB
• 每通道均有片内T/H电路
  • 10ns孔径延时
  • 50ps通道间T/H匹配
• 快速转换
  • 单通道1.6µs以内
  • 2通道1.9µs以内
  • 4通道2.5µs以内
  • 8通道3.7µs以内
• 高吞吐率
  • 单通道：每通道526ksps
  • 2通道：每通道455ksps
  • 4通道：每通道345ksps
  • 8通道：每通道250ksps
• 灵活的输入范围
  • 0至+5V (MAX1316/MAX1317/MAX1318)
  • ±5V (MAX1320/MAX1321/MAX1322)
  • ±10V (MAX1324/MAX1325/MAX1326)
• 无需校准
• 14位、高速并行接口
• 内部或外部时钟
• +2.5V内部基准或+2.0V至+3.0V外部基准
• +5V模拟电源，+3V至+5V数字电源
  • 46mA模拟电源电流(典型值)
  • 1.6mA数字电源电流(最大值)
  • 关断和省电模式
• 48引脚TQFP封装(尺寸7mm x 7mm)

产品详情和应用

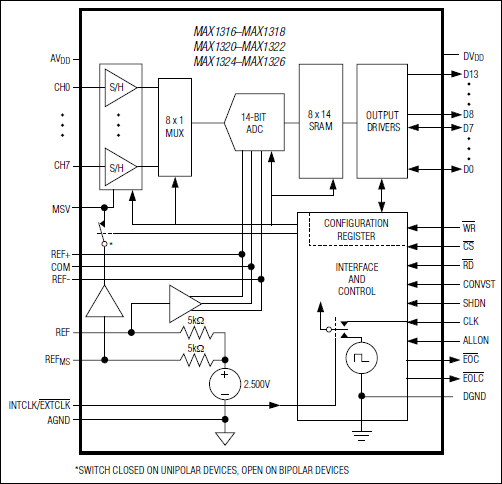

MAX1316–MAX1318/MAX1320–MAX1322/MAX1324–MAX1326是14位模数转换器(ADC)，提供2、4或8个输入通道。独立的采样/保持(T/H)电路为每一通道提供同时采样。MAX1316/MAX1317/MAX1318具有0至+5V输入范围，±6.0V故障容限输入；MAX1320/MAX1321/MAX1322具有±5V输入范围，±16.5V故障容限输入；MAX1324/MAX1325/MAX1326具有±10V输入范围，±16.5V故障容限输入。这些ADC可在2µs内转换2个通道，在3.8µs内转换8个通道，8通道转换时吞吐率为每通道250ksps。其他的功能包括10MHz的T/H输入带宽、内部时钟、内部(+2.5V)或外部(+2.0V至+3.0V)基准以及省电模式。

16.6MHz、14位双向并行接口提供转换结果，并可接受数字配置输入。

这些器件工作于+4.75V至+5.25V模拟电源和单独的+2.7V至+5.25V数字电源，总电源电流消耗仅为50mA。

这些器件采用48引脚TQFP封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 多相电机控制
• 功率因数监测与修正
• 电网同步
• 振动与波形分析
