• 高采样频率：
  • 1MHz (LTC1196)
  • 750kHz (LTC1198)
• 低成本
• 单电源 3V 和 5V 规格
• 低功率：
  • 10mW (采用 3V 电源)
  • 50mW (采用 5V 电源)
• 自动停机：典型供电电流为 1nA (LTC1198)
• ±1/2LSB 总未调整误差 (在整个温度范围内)
• 三线式串行 I/O
• 1V 至 5V 输入跨度范围 (LTC1196)

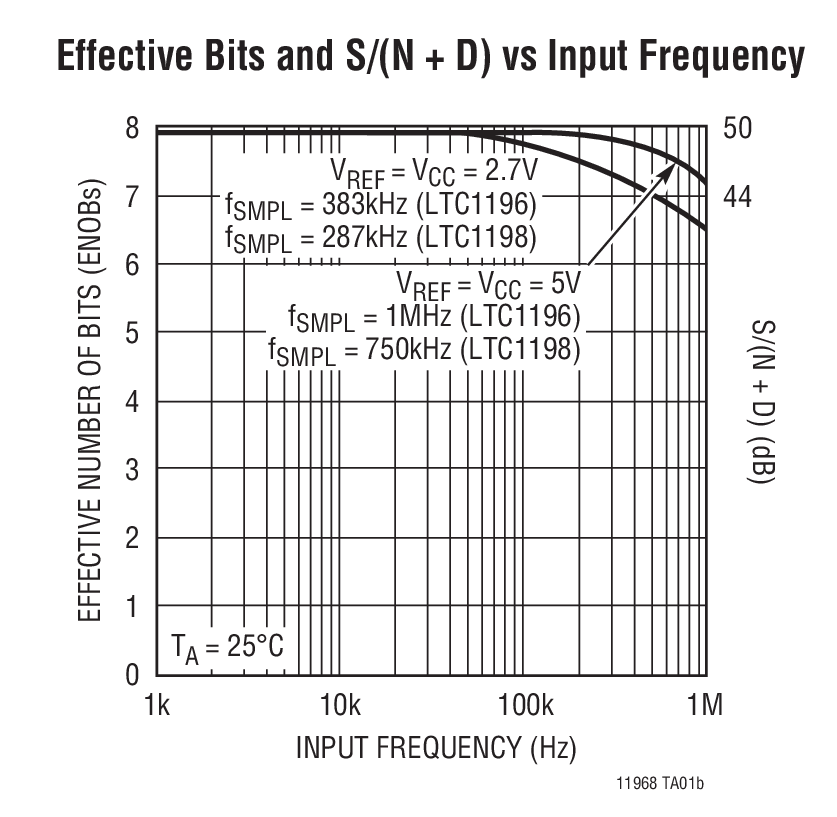

• 把 1MHz 输入转换为 7 个有效位
• 差分输入 (LTC1196)
• 两通道 MUX (LTC1198)

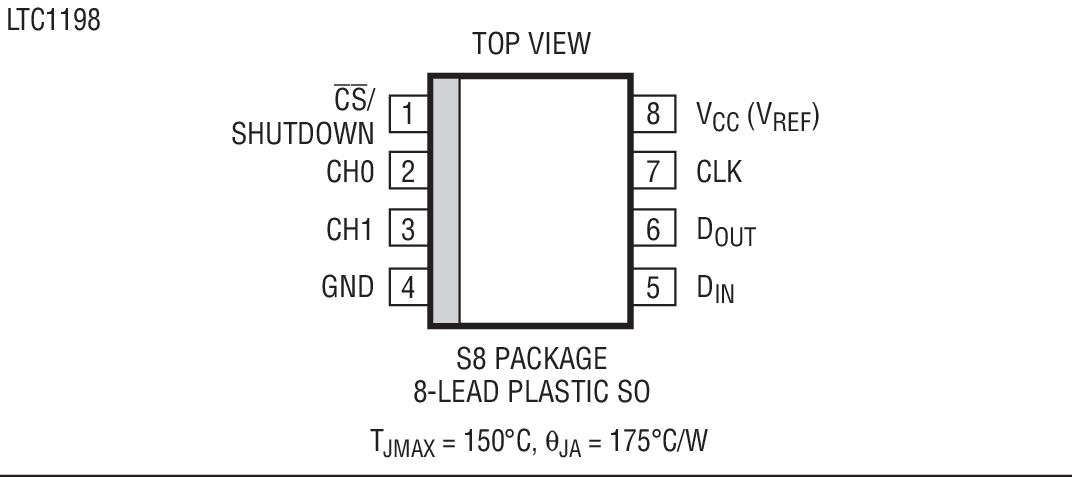

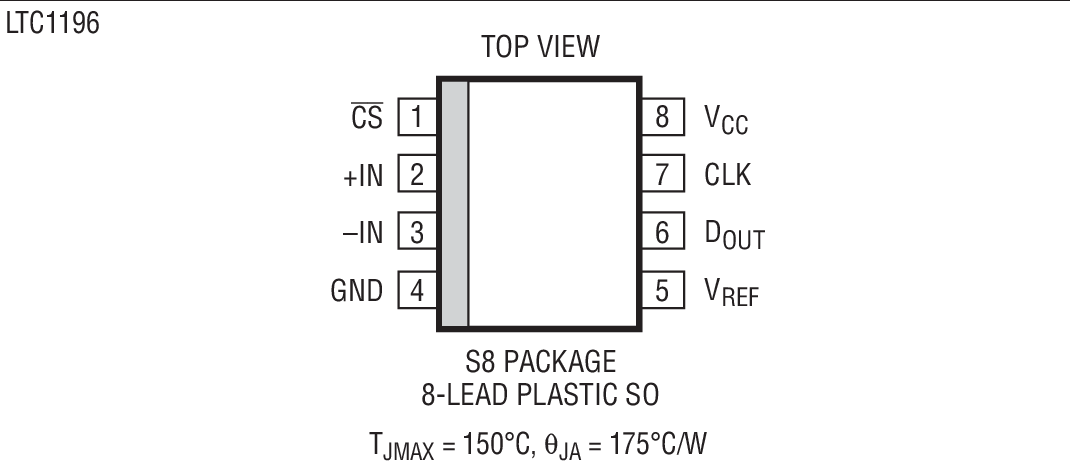

• SO-8 塑料封装

产品详情和应用

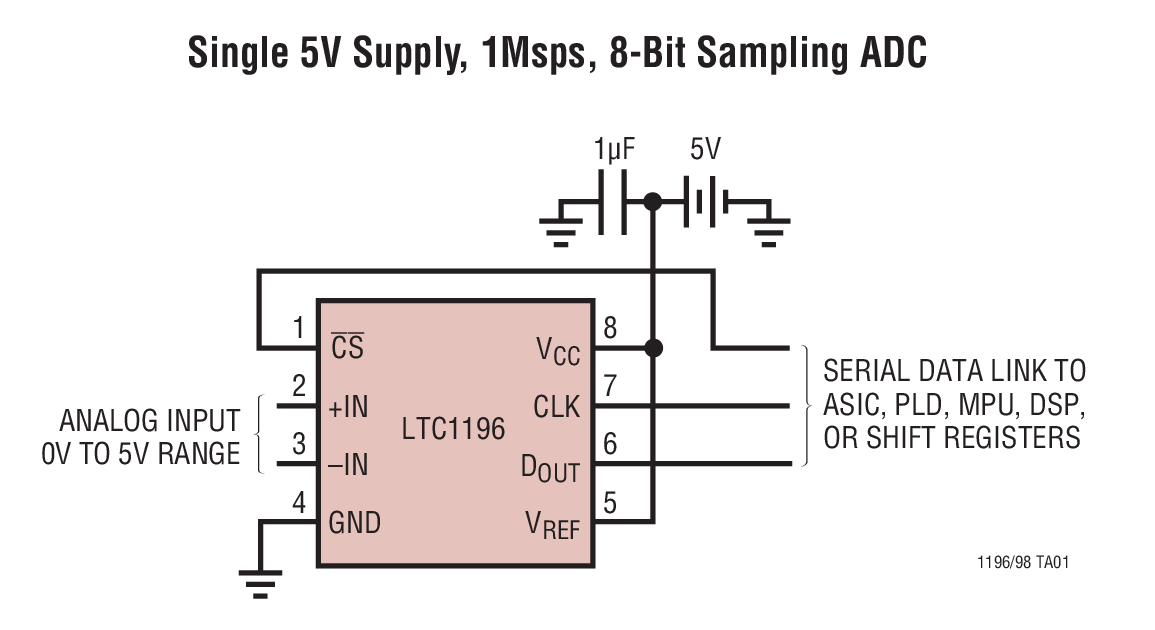

LTC^®1196/LTC1198 是 600ns、8 位 A/D 转换器，具有高达 1MHz 的采样频率。它们采用 8 引脚 SO 封装，并使用 3V 至 6V 工作电源。功耗仅为 10mW (采用一个 3V 电源) 或 50mW (采用一个 5V 电源)。当不执行转换操作时，LTC1198 将自动断电，此时的典型供电电流只有 1nA。这些 8 位开关电容器逐次逼近型 ADC 包括采样及保护电路。LTC1196 具有一个差分模拟输入；LTC1198 提供了一个可利用软件来选择的两通道 MUX。

三线式串行 I/O、SO-8 封装、3V 工作电压和极高的采样速率与功率比使得这些 ADC 成为紧凑、高速系统的理想选择。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。由于具有高阻抗模拟输入，并能够在低于 1V 全标度的缩小跨度下运作 (LTC1196)，因此在许多应用中可直接连接至信号源，从而免除了增设增益级的需要。

A 级器件的规格在整个温度范围内达到 ±1/2LSB (最大值) 的总未调整误差。
