ADI亚德诺 LTC2152-14 产品介绍

2026-03-09 0次

特性

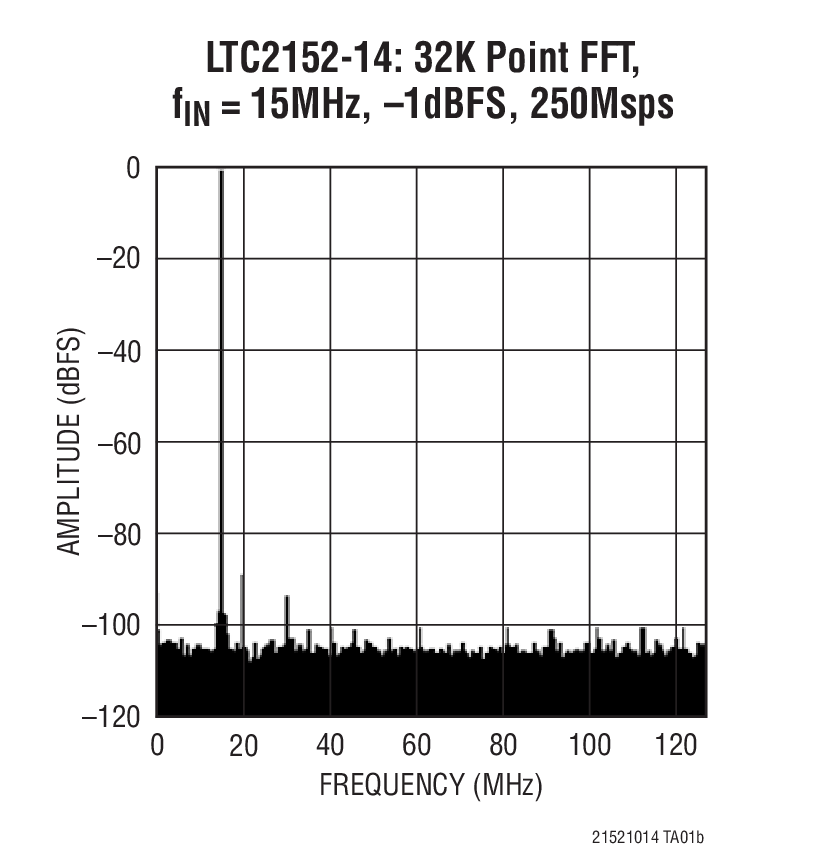

70dB SNR
90dB SFDR
低功率：356mW / 338mW / 313mW (总值)
单 1.8V 电源
DDR LVDS 输出
易于驱动的 1.5V_P-P 输入范围
1.25GHz 满功率带宽采样及保持 (S/H)
可任选的时钟占空比稳定器
低功率睡眠和打盹模式
用于配置的串行 SPI 端口
引脚与 12 位器件版本相兼容

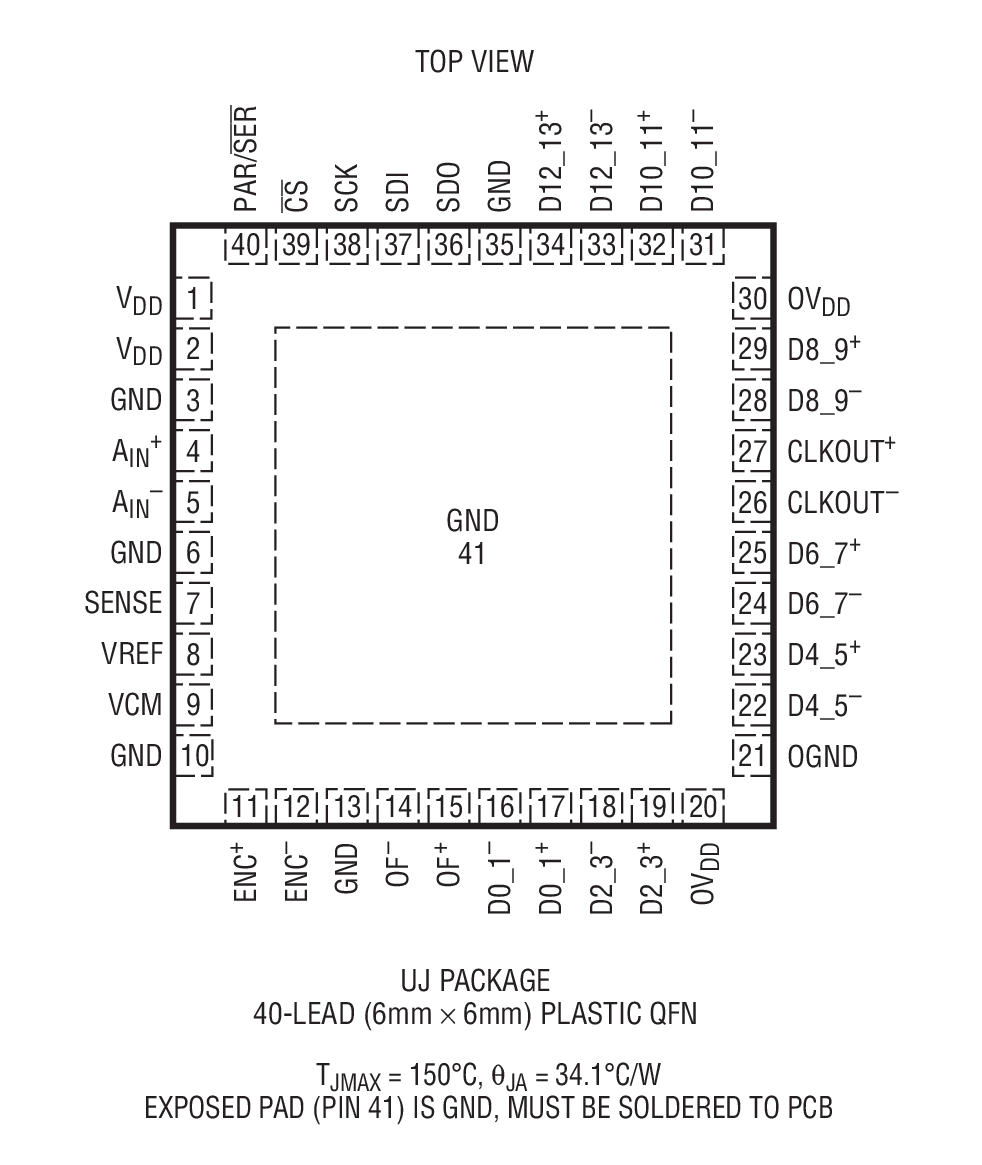

40 引脚 (6mm x 6mm) QFN 封装

产品详情和应用

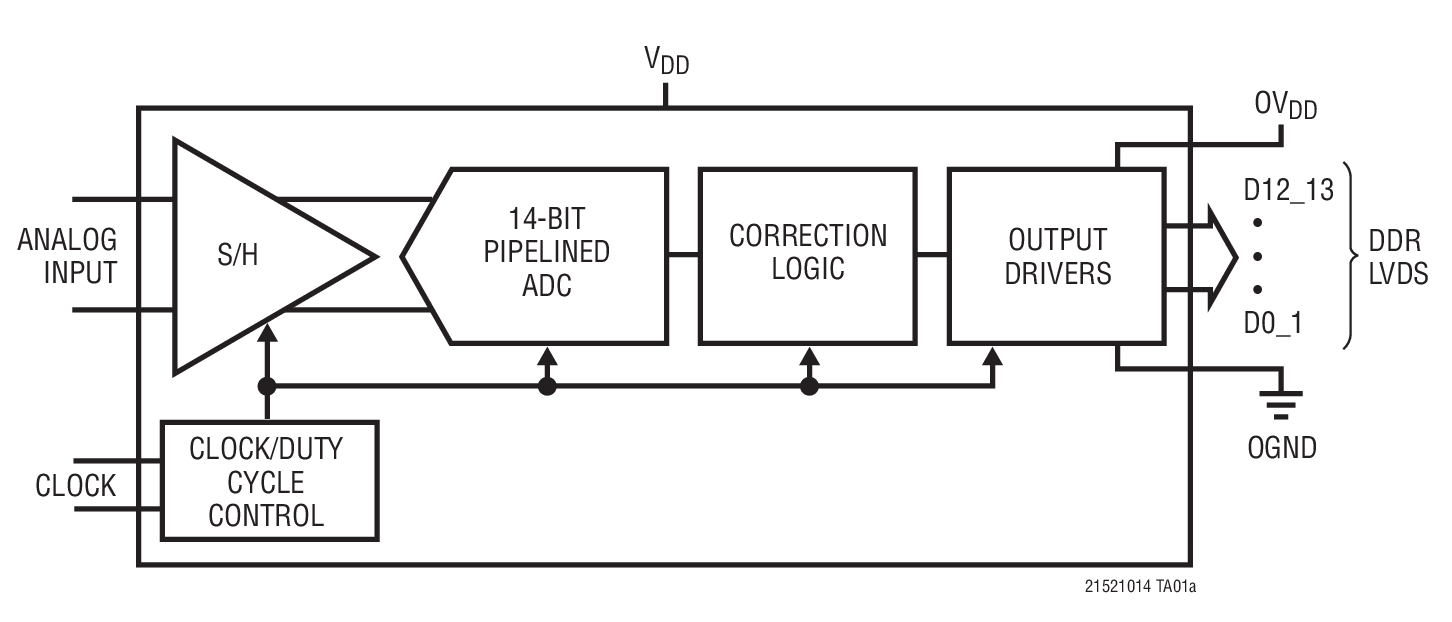

LTC2152-14/LTC2151-14/LTC2150-14分别是250Msps/210Msps/170Msps 14位模数转换器，专为对高频、宽动态范围信号进行数字化处理而设计，非常适合要求苛刻的通信应用，具有70dB SNR和90dB无杂散动态范围(SFDR)等交流性能。具备1.25GHz输入带宽，允许ADC以良好的性能进行高频欠采样。延迟仅5个时钟周期。

直流特性包括±0.85LSB INL（典型值）、±0.25LSB DNL（典型值），并在工作温度范围内无失码。变迁噪声为 1.82LSB_RMS。

数字输出为双倍数据速率(DDR) LVDS。

ENC⁺ 和 ENC^–输入可采用正弦波、PECL、LVDS、TTL或CMOS输入，以差分方式驱动。可选配时钟占空比稳定器，能够在较宽的时钟占空比范围内提供高性能和高速度。

位数

LTC2152-12

LTC2152-14
