特性

产品详情和应用

AD9257S-CSL是一款8通道、14位、65 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率可高达65 MSPS，专为出色的动态性能与低功耗而优化，适合要求小尺寸封装的应用。

该ADC要求采用1.8 V单电源供电以及低压正发射极耦合逻辑(LVPECL)/CMOS/低压差模信号(LVDS)兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。

该ADC会自动倍乘采样速率时钟，以便产生合适的LVDS串行数据速率。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道，禁用所有通道时，典型功耗为1 mW。该ADC内置多种功能特性，可充分提高器件灵活性、降低系统成本，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

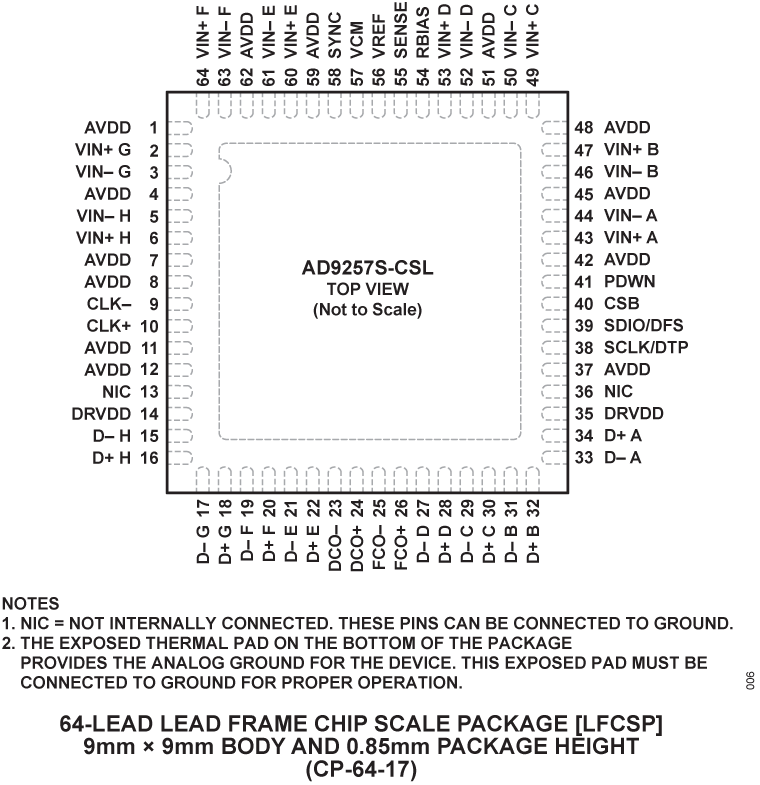

AD9257S-CSL采用符合RoHS标准的64引脚架构芯片级(LFCSP)封装。该器件的额定温度范围为−55°C至+125°C。该产品受美国专利保护。如需了解更多应用和技术信息，请参阅商用航空级产品计划手册和AD9257数据手册。

产品特色

1. 小尺寸。一个小型封装中集成8个ADC，节省空间。
2. 低功耗：每通道55 mW（65 MSPS，功率选项可调整）。
3. 易于使用。DCO的工作频率高达455 MHz，支持双倍数据速率(DDR)操作。
4. 使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
5. 与AD9637（8通道12位ADC）引脚兼容。
