特性

• 单电源 5V 操作

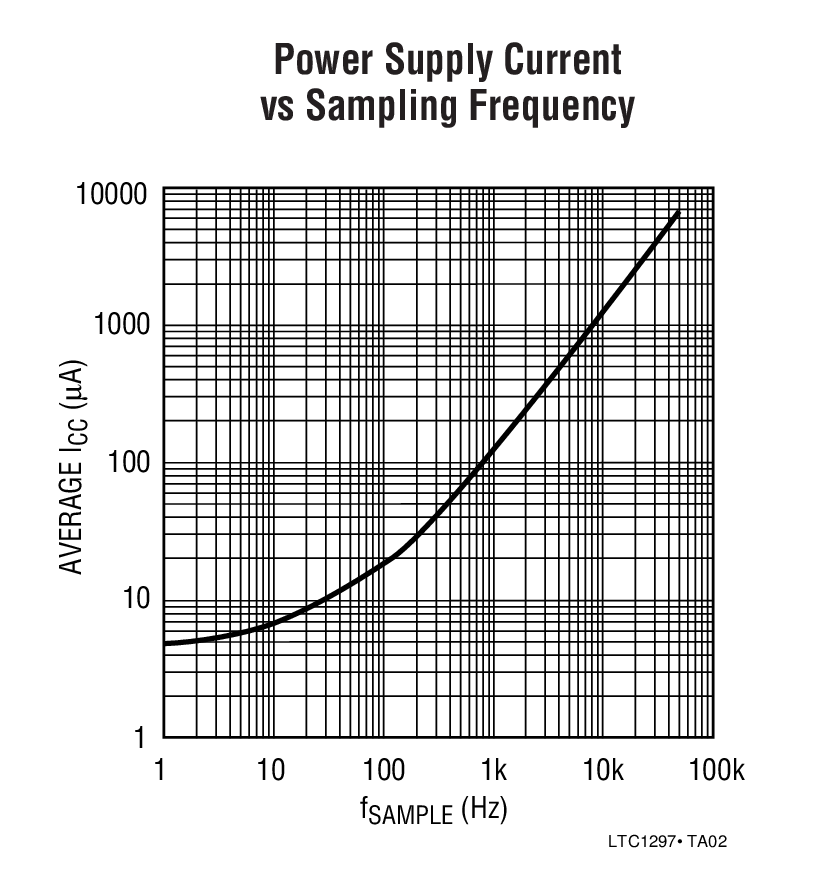

• 在每次转换操作之后进入电源停机模式 (LTC1297)
• 内置采样及保持电路
• 60kHz 最大吞吐速率 (LTC1292)
• 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 3 线式接口
• 模拟输入共模至电源轨

产品详情和应用

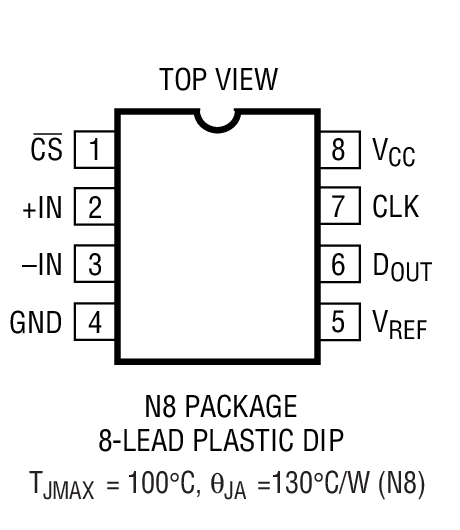

LTC^®1292 / LTC1297 是数据采集系统，其包含一个 12 位、开关式电容器逐次逼近型 A/D 转换器、一个差分输入、(+) 输入端上的采样及保持电路、和串行 I/O。当 LTC1297 在转换操作之间处于闲置状态时，它将自动断电，通常把电源电流减小至 5μA。LTC1292 能够以 60kHz 速率对信号进行数字化处理，再加上该器件拥有卓越的 AC 特性，因而可用于 DSP 应用。所有这些功能部件均内置在一个 8 引脚 DIP 封装中，它们是采用 LTCMOS^TM 开关式电容器技术实现的。

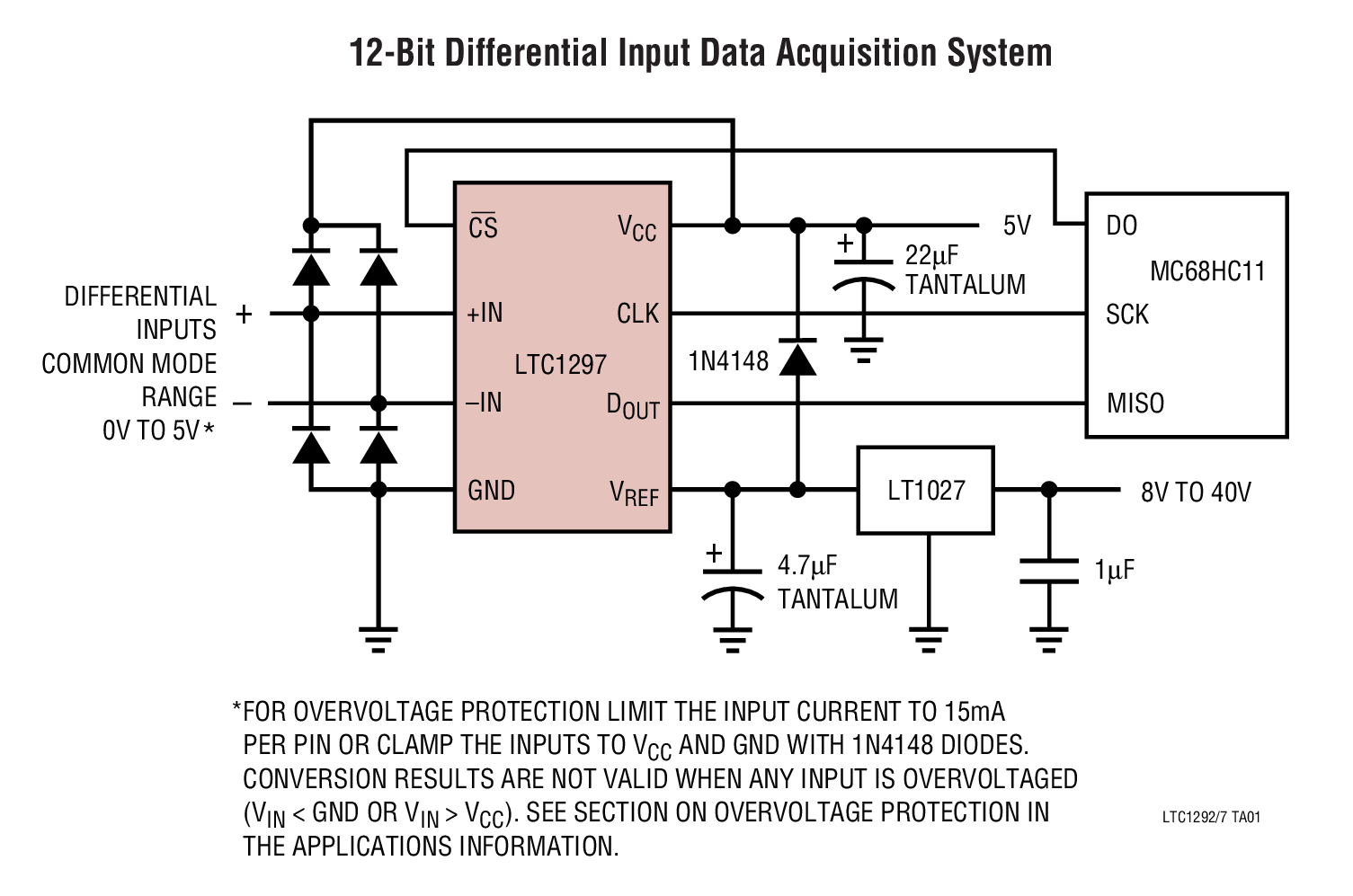

串行 I/O 专为在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信而设计，因而可通过三根导线传送数据。由于这些器件拥有高准确度、易用性和小封装尺寸，因此它们非常适合在那些将极少互连线数目和功耗指标作为重要因素的远程应用中对模拟信号进行数字化处理。

主要规格

• 分辨率：12 位
• 快速转换时间：12μs (在整个温度范围内的最大值)
• 低电源电流：6.0mA
• 停机模式电源电流：5μA (LTC1297)
