ADI亚德诺 AD7657 产品介绍

2026-03-09 0次

特性

6个独立ADC
真双极性模拟输入
引脚/软件可选范围： ±10 V、±5 V
高吞吐速率： 250 kSPS
iCMOS 工艺技术
低功耗： 140 mW（250 kSPS，5 V电源）

宽输入带宽： 86.5 dB SNR（50 kHz输入频率）
片内基准电压源及缓冲器
并行、串行和菊花链接口模式
高速串行接口： SPI^®/QSPI^™/MICROWIRE^™/DSP兼容
待机模式： 100 µW（最大值）

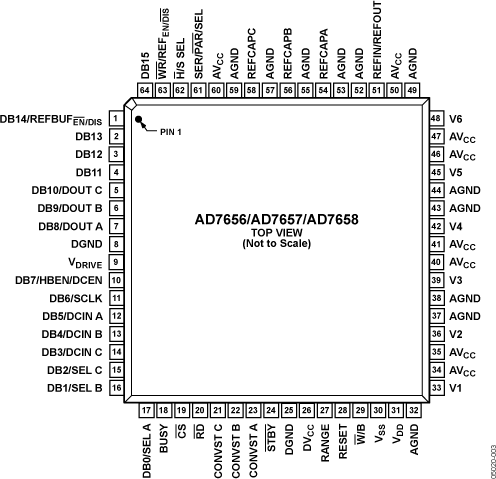

64引脚LQFP

产品详情和应用

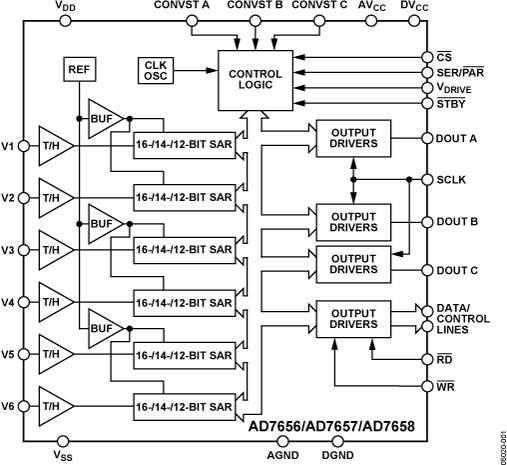

AD7656/AD7657/AD7658均内置六个16/14/12位、快速、低功耗逐次逼近型ADC，并集成到一个封装中，采用iCMOS™工艺（工业级CMOS）设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。

三款器件的吞吐速率高达250 kSPS，并且内置低噪声、宽带宽采样保持放大器，可处理最高12 MHz的输入频率。

转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚允许三对ADC独立地进行同步采样。 AD7656/AD7657/AD7658均具有一个高速并行接口和一个高速串行接口，为器件与微处理器或DSP的接口连接创造了条件。在串行接口模式下，这些器件都允许多个ADC以菊花链形式连接至单个串行接口。三款器件均可在±4 × V_REF和±2 × V_REF范围内支持真双极性输入信号。此外还内置一个2.5 V片内基准电压源。

针对更低的去耦要求，请访问AD7657-1产品页面。

产品特色

片上集成6个16/14/12-bit 250 kSPS ADC。
6个真双极性、高阻抗模拟输入。
并行和高速串行接口。

应用

电源线路监控系统
仪表和控制系统
多轴定位系统
