ADI亚德诺 AD7606 产品介绍

2026-03-09 0次

特性

8/6/4路同步采样输入
真双极性模拟输入范围：±10 V、±5 V
完全集成的数据采集解决方案
- 模拟输入箝位保护
- 具有1 MΩ模拟输入阻抗的输入缓冲器
- 二阶抗混叠模拟滤波器
- 片内精密基准电压及基准电压缓冲器
- 16位、产品详情和应用

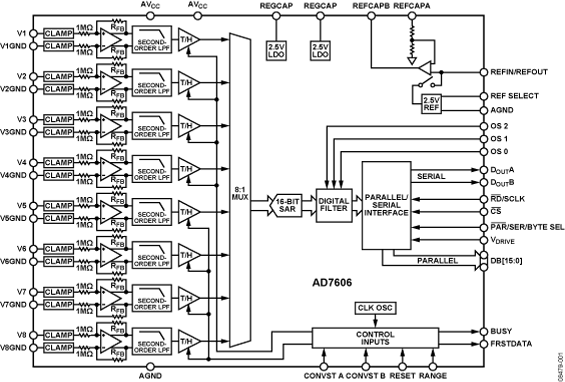

  AD7606/AD7606-6/AD7606-4分别是16位、8/6/4通道同步采样模数数据采集系统(DAS)。各器件均内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、16位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

  AD7606/AD7606-6/AD7606-4采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606/AD7606-6/AD7606-4抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。
  应用
  - 电力线监控和保护系统
  - 多相电机控制
  - 仪表和控制系统
  - 多轴定位系统
  - 数据采集系统(DAS)
