ADI亚德诺 AD9432 产品介绍

2026-03-09 0次

特性

12位、105 MSPS ADC
片内线性自校准环路
输出格式：二进制补码
片内基准电压源和采样保持
低功耗：850 mW（典型值，105 MSPS）

模拟带宽：500 MHz
信噪比（SNR）：67 dB（47 MHz）
无杂散动态范围（SFDR）：
80 dB（30 MHz AIN）
2.0 V p-p差分模拟输入范围
+5.0 V单电源供电
+3.3 V CMOS/TTL输出

产品详情和应用

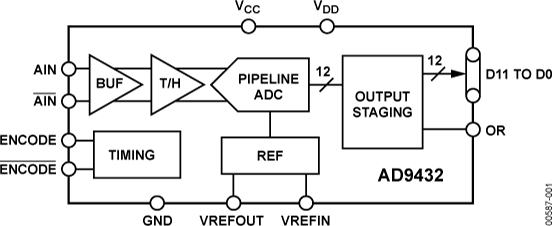

AD9432是一款12位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，专门针对高速转换和易用性进行了优化。该产品采用105 MSPS转换速率工作，在整个工作范围内都具有出色的动态性能。

该ADC只需一个5.0 V单电源和一个105 MHz编码时钟就能充分发挥工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

数字输出为TTL/CMOS兼容，单独的输出电源引脚支持3.3 V逻辑接口。编码器输入支持差分或单端信号，且为TTL/CMOS兼容。12位数字输出可以采用+3.0 V（2.5 V至3.6 V）电源供电。

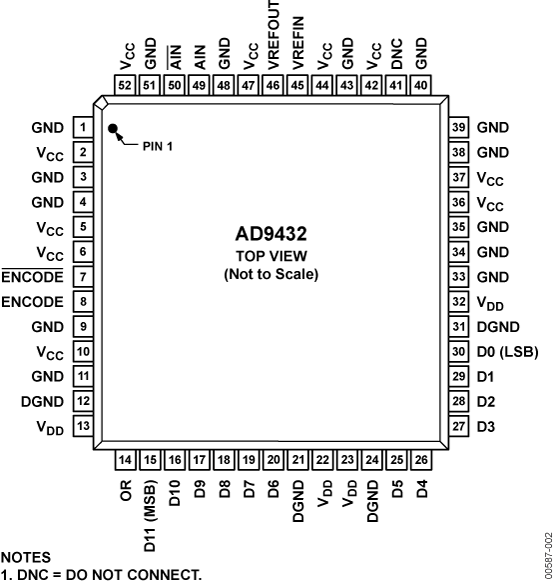

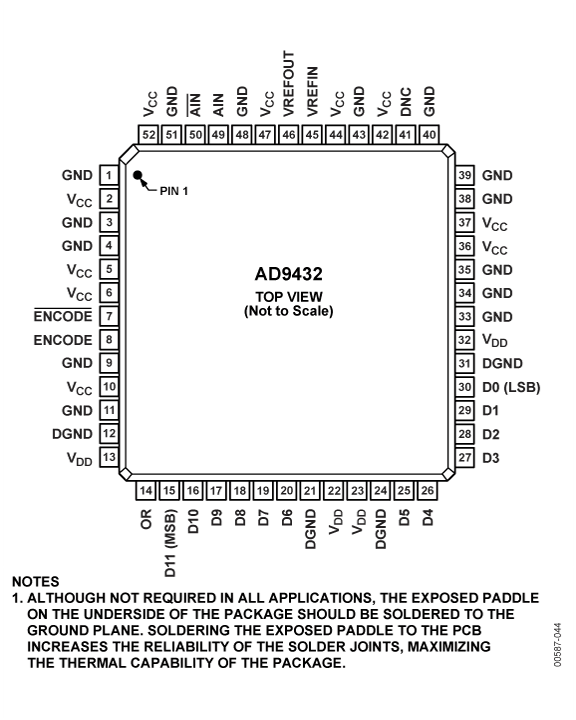

AD9432采用先进的BiCMOS工艺制造，提供52引脚公制方型塑料封装（52 LQFP），额定温度范围为-40°C至+85°C工业温度范围。
