ADI亚德诺 LTC2386-16 产品介绍

2026-03-09 0次

特性

10Msps 吞吐速率
无流水线延迟，无周期延迟

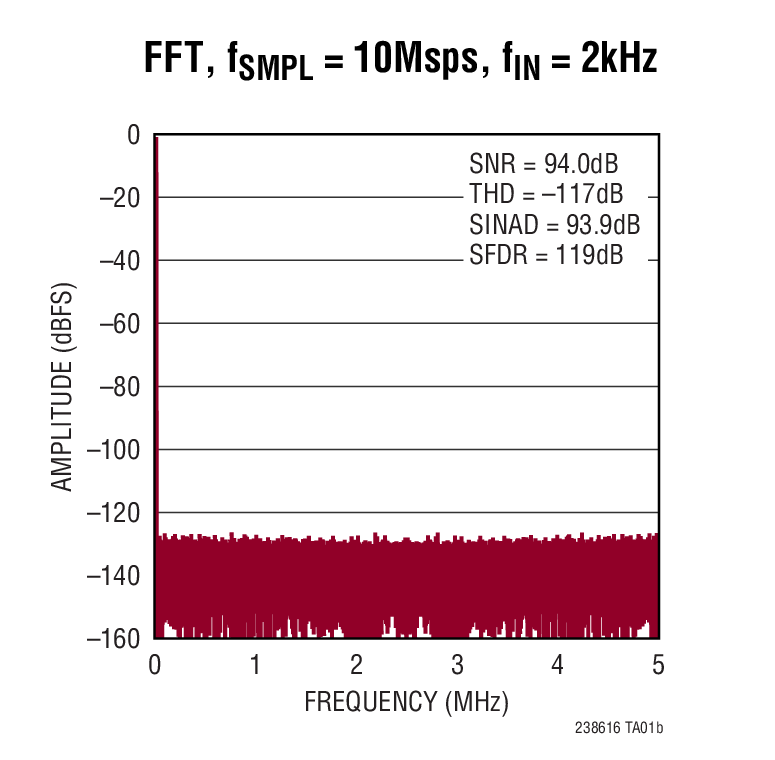

在 f_IN = 1MHz 时的 SNR 典型值为 93.8dB
在 f_IN = 1MHz 时的 SFDR 典型值为 102dB
输入频率高达 5MHz 的奈奎斯特采样
保证 16 位，无漏失码
±0.5LSB INL (最大值)
8.192V_P-P 差分输入
5V 和 2.5V 电源
内部 20ppm/°C (最大值) 基准
串行 LVDS 接口
97mW 功率耗散

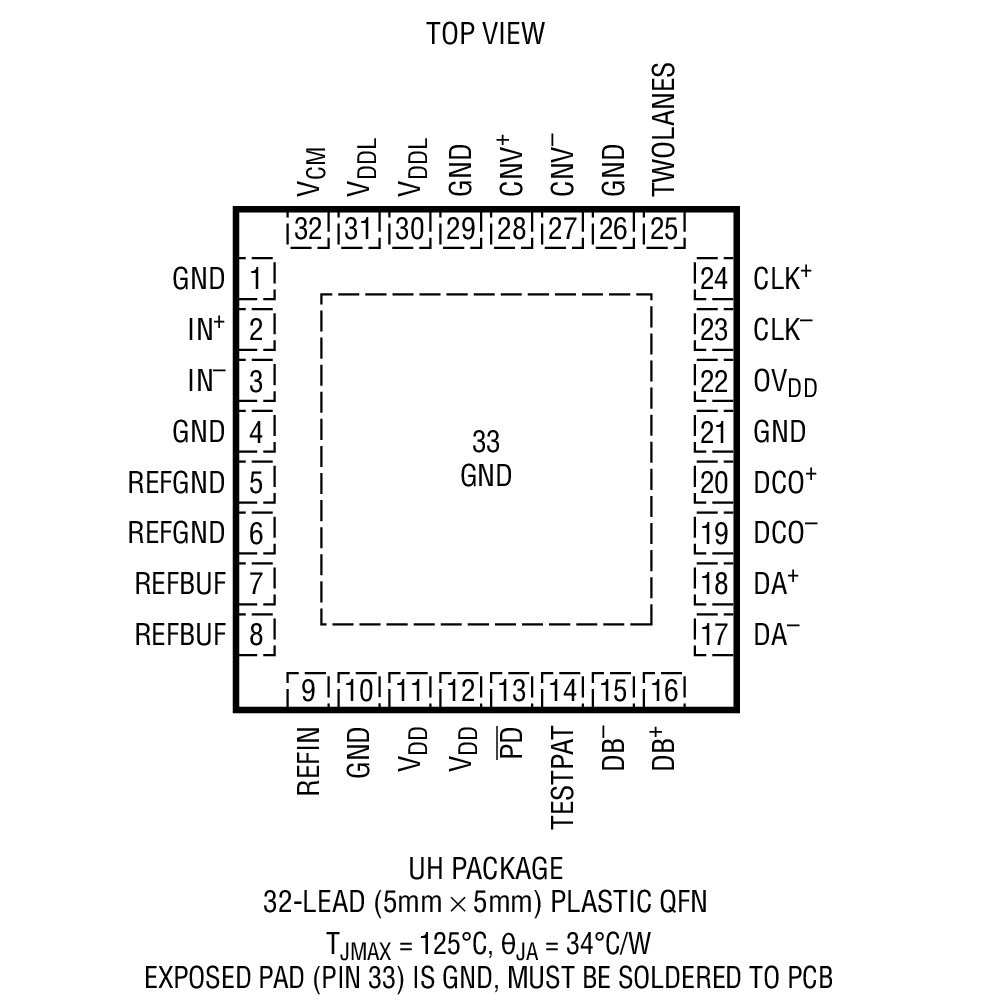

32 引脚 (5mm x 5mm) QFN 封装

产品详情和应用

LTC^®2386-16 是一款非常适合众多应用的低噪声、高速、16 位、10Msps 逐次逼近型寄存器 (SAR) ADC。LTC2386-16 兼具卓越的线性和动态范围，因而成为了高速成像和仪表应用的理想选择。无延迟操作提供了一种面向高速控制环路应用的独特解决方案。高输入频率下的非常低失真可实现需要宽动态范围和大信号带宽的通信应用。

为了在尽量减少数据线数目的同时支持高速运作，LTC2386-16 具有一个串行 LVDS数字接口。该 LVDS 接口拥有单线道和双线道输出模式，从而允许用户针对每种应用来优化接口数据速率。

Applications

高速数据采集
成像
通信
控制环路
仪表
ATE (自动测试设备)
