ADI亚德诺 AD9230 产品介绍
2026-03-09
0次
特性
- 信噪比（SNR）：
64.9 dBFS（fIN最高为70 MHz，250 MSPS） - ENOB：10.4（fIN最高为70 MHz，250 MSPS，−1.0 dBFS）
- 无寄生动态范围（SFDR）：−79 dBc
（fIN最高为70 MHz，250 MSPS，−1.0 dBFS） - 出色的线性度：
微分非线性（DNL）= ±0.3 LSB（典型值）
积分非线性（INL）= ±0.5 LSB（典型值） - 700 MHz全功率模拟带宽
- 片内基准电压源，无需外部去耦
- 集成输入缓冲和采样保持
- 低功耗
434 mW（250 MSPS，LVDS SDR模式）
400 mW（250 MSPS，LVDS DDR模式） - 可编程输入电压范围
1.0 V至1.5 V，1.25 V（标称值） - 采用1.8 V模拟和数字电源供电
- LVDS输出，可选择数据格式
（偏移二进制、二进制补码、格雷码） - 提供11位版本：AD923011BCPZ-200
产品详情和应用

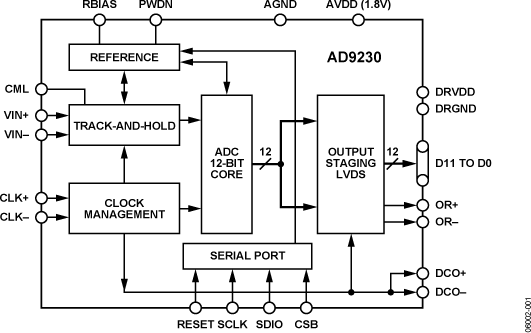

AD9230是一款12位单芯片采样模数转换器（ADC），专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有杰出的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持（T/H）与基准电压源，可提供完整的信号转换解决方案。
该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS（ANSI-644）兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

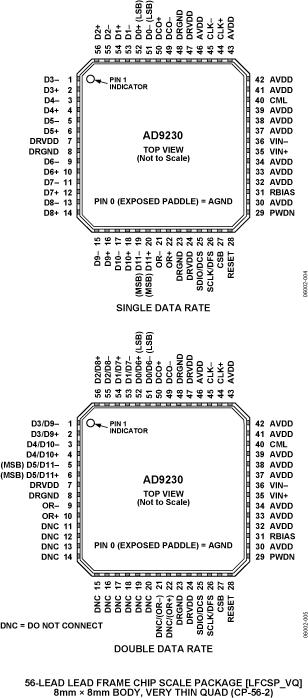

AD9230采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。
产品聚焦
- 高性能：信噪比维持在64.9 dBFS （250 MSPS、70 MHz输入）。
- 低功耗：仅434 mW（250 MSPS）。
- 易于使用：LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活，采用1.8 V单电源则简化了系统电源设计。
- 串行端口控制：标准串行端口接口支持各种产品功能，例如：数据格式化、时钟占空比稳定器禁用、省电模式、增益调整及生成输出测试图样等。
- 引脚兼容系列：如10位引脚兼容系列产品AD9211。
应用
数据手册, Rev. 0, 2/07
