特性

• 单电源 3.3V 或 ±3.3V 操作
• 软件可编程特性
  • 单极性 / 双极性转换
  • 4 个差分 / 8 个单端输入
  • 可变的数据字长
  • 电源停机
• 内置采样及保持电路
• 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
• 25kHz 最大吞吐速率

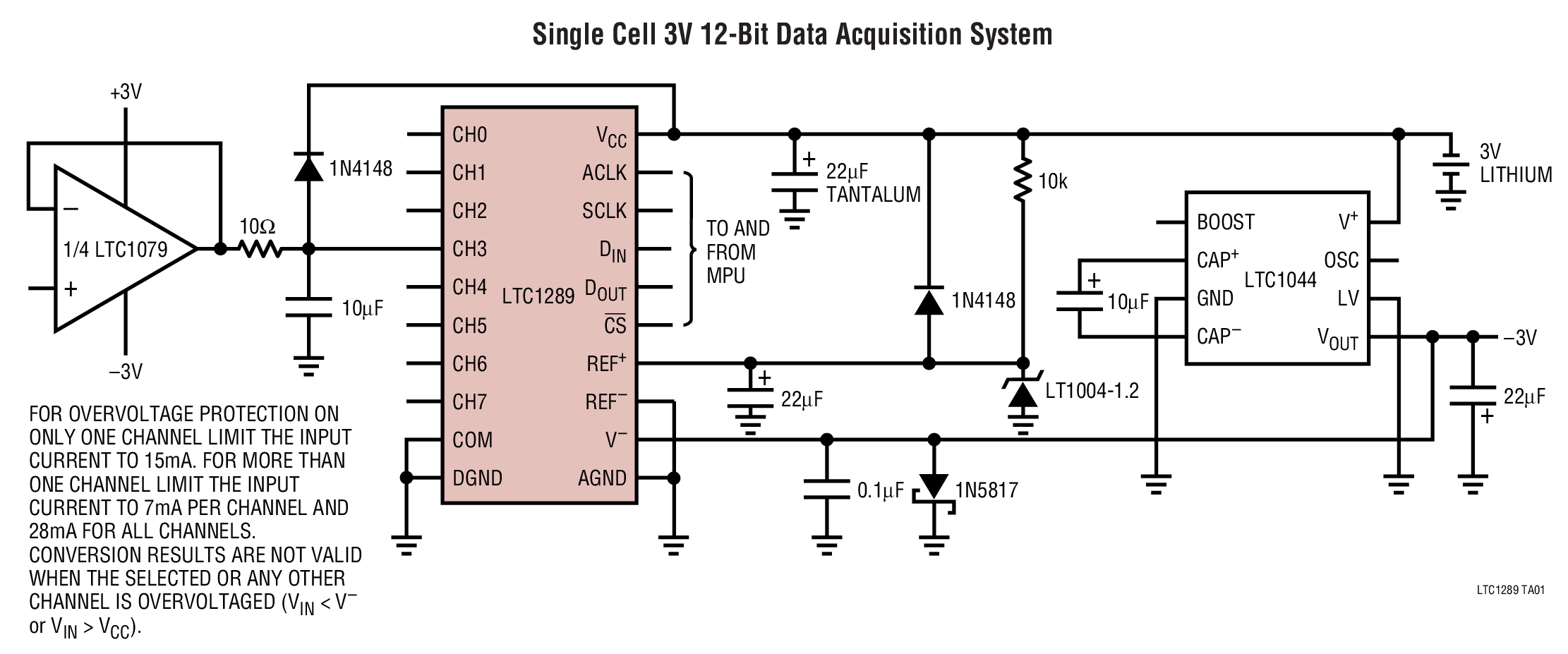

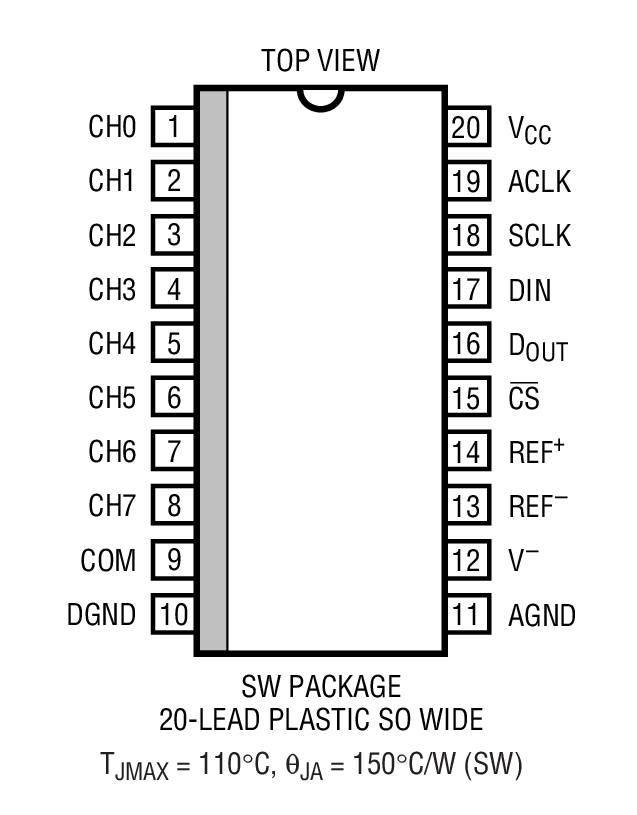

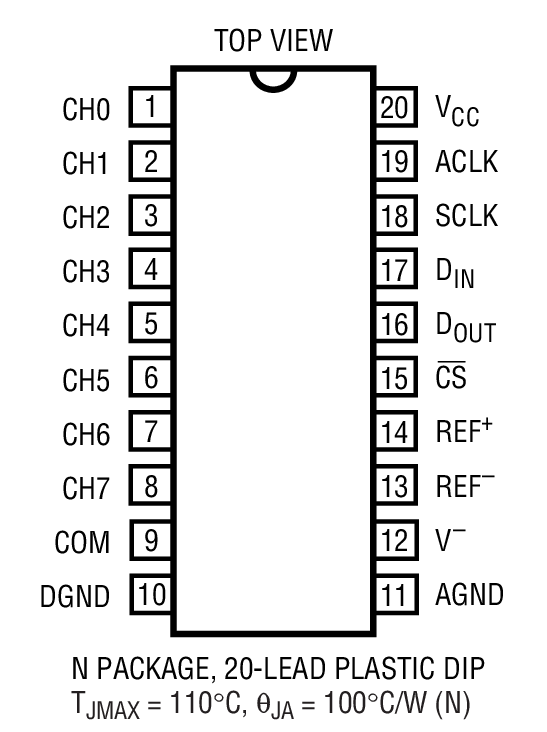

• 可提供 20 引脚 PDIP 封装和 20 引脚 SW 封装

产品详情和应用

LTC^®1289 是一款 3V 数据采集组件，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件的规格指标在 2.7V 电源电压条件下得到保证。LTC1289 运用 LTCMOS^TM 开关式电容器技术以执行 12 位单极性、或 11 位带符号的双极性 A/D 转换。8 通道输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。当 LTC1289 闲置时，在那些期望低功耗的应用中可将其断电。

串行 I/O 专为与业界标准全双工串行接口相兼容而设计。它允许 MSB 或 LSB 优先数据，并在双极性模式中自动地提供二进制补码输出编码。输出数据字可针对 8 位、12 位或 16 位的长度进行编程。这提供了至移位寄存器和多种处理器的简易接口。

主要规格

• 有保证的最小电源电压：2.7V
• 分辨率：12 位
• 快速转换时间：26μs (在整个温度范围内的最大值)
• 低电源电流：1.0mA
