推荐用于新设计
特性
- 4 通道或 7 通道高性能、同时采样 Σ-Δ ADC
- 信噪比高达 105dB
- 可编程采样率高达 64kSPS
- 宽输入电压范围：±1.2VPK，848mVRMS 满量程
- 高阻抗、差分输入
- 内部基准电压温度系数：典型值 5ppm/°C
- 集成数字积分器和高通滤波器，可与罗氏线圈配合使用
- 有效供电后 0.5ms 内即可快速启动第一个样本集
- 篡改检测模式，低功耗，电池备用
- 具有双向 CRC 和菊花链功能的 4 线 SPI
- 多个 ADC 设备的简单同步
- 每个通道的增益、相位和偏移补偿
- 唯一 SPI 可读零件 ID 寄存器
- 7 通道 ADC 功耗仅 18mW
- 宽温度范围：−40°C 至 +125°C

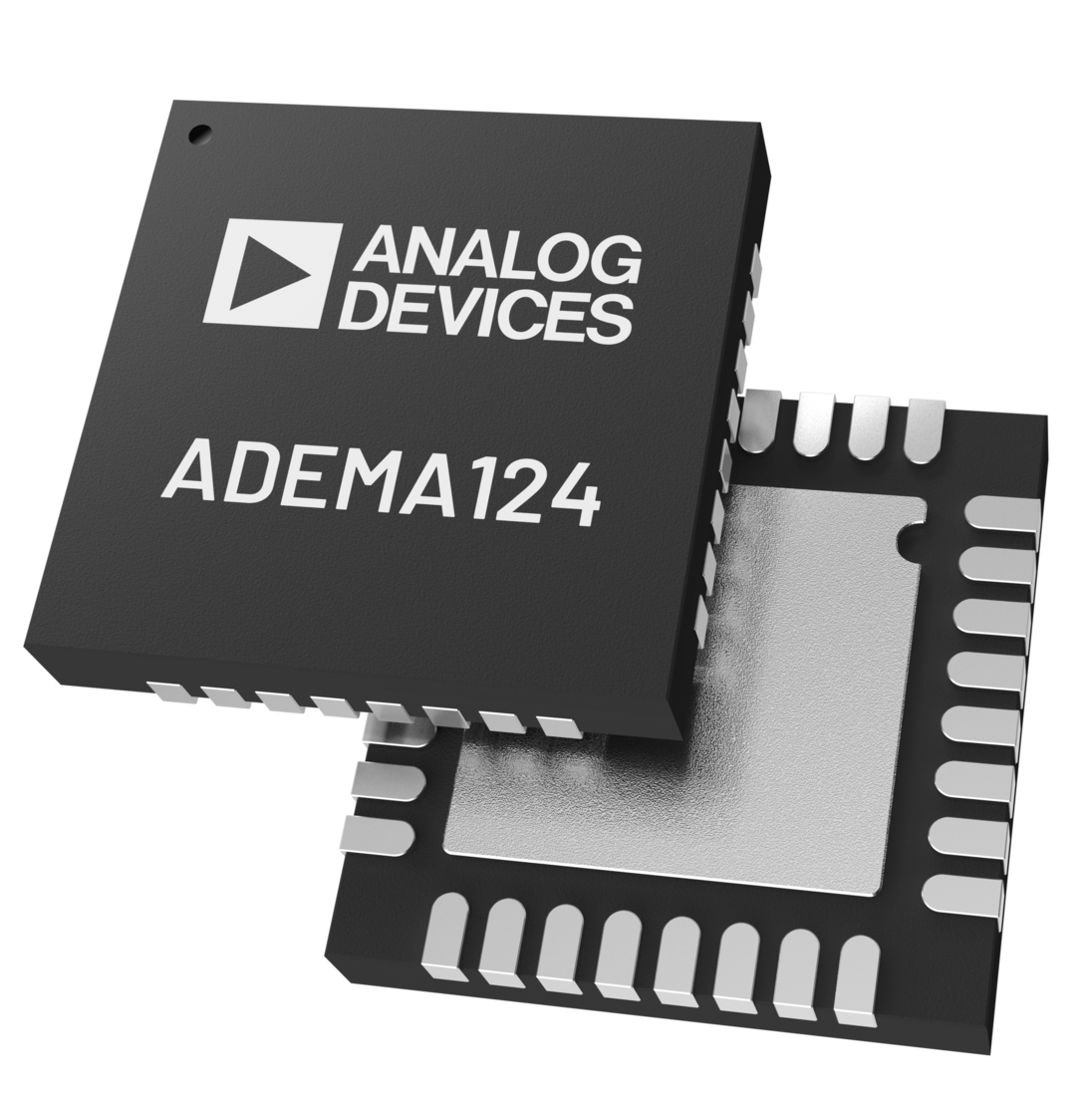

- 紧凑型 32 引脚 5mm x 5mm LFCSP 封装
产品详情和应用
ADEMA124/ADEMA127 是 4 通道和 7 通道同时采样 24 位 Σ-Δ 模数转换器 (ADC)，非常适合用于多相或分相电能计量应用。ADEMA124/ADEMA127 与分压器、分流器和隔离电流传感器（如电流互感器和罗氏线圈）兼容。

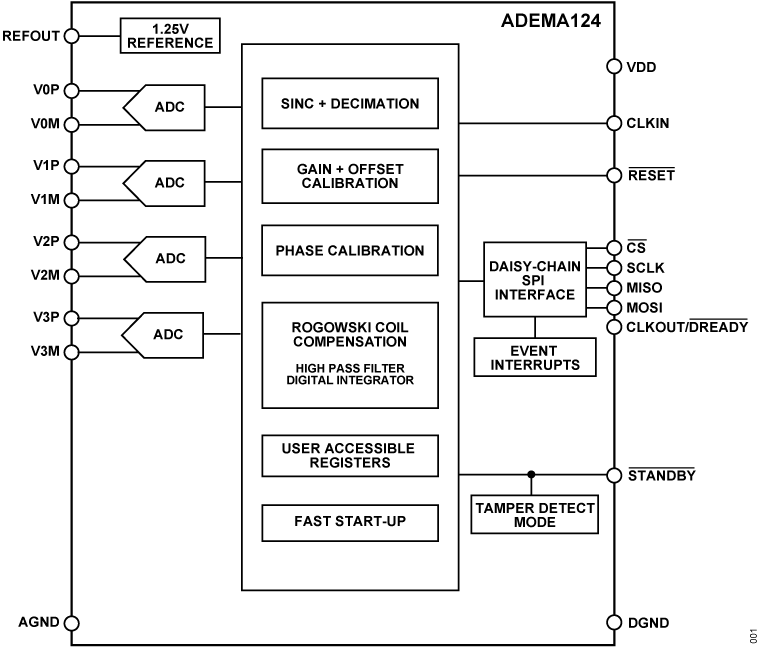

ADEMA124/ADEMA127 包括独立的硬件和 DSP 滤波器，可在每个 ADC 通道上实现增益、相位和偏移补偿。ADEMA124/ADEMA127 还具有定制补偿和 DSP 功能，其中包括积分器和二阶高通滤波器，以允许简化的 Rogowski 传感器实现。典型用例的 DSP 滤波器系数会自动加载，并可用于定制滤波器特性。
对于给定的输出采样率，sinc 补偿、LPF 和 DSP 抽取 2 功能可将可用模拟带宽扩展高达 70%。高带宽使 ADEMA124/ADEMA127 适用于 IEC 61000-4-30 电能质量 A 级和 S 级电表。ADEMA124/ADEMA127 可用于符合有功电能标准 IEC 62053-21、IEC 62053-22、OIML R46ANSI 和 C12.20 以及无功电能标准 IEC 62053-23、IEC 62053-24 和 EN 50470-3 的系统。ADEMA124/ADEMA127 可用于断路器和保护继电器，特别是与 Rogowski 传感器配合使用，因为其启动时间仅为 0.5ms。
ADEMA124/ADEMA127 具有灵活的 SPI 接口，可用于配置和数据检索。菊花链 SPI 接口允许单个 SPI 端口同时为多个兼容 ADC 提供服务，从而节省主机微控制器上的许多引脚。此外，SPI 端口以菊花链方式兼容 2 通道和 3 通道隔离式 ADC ADE9112/ADE9113。为了保持 ADC 波形数据的完整性，可以使用独立的循环冗余校验 (CRC) 来检测传入和传出 SPI 数据包中的错误以及配置寄存器的偶然变化。
应用
- 多想电能计量器
- 分相电能表
- 分支电路监控
- 配电单元
- 电能质量监控
- 断路器
- 保护继电器
- 电动汽车供电设备
