推荐用于新设计
特性
- JESD204B（子类 1）编码串行数字输出
- 每通道支持高达16 Gbps的通道速率
- 3 GSPS时总功耗：2 W（默认设置）
- −2 dBFS 幅度时性能（2.6 GHz输入）
- SFDR = 70 dBFS
- SNR = 57.2 dBFS
- −9 dBFS 幅度时性能（2.6 GHz输入）
- SFDR = 78 dBFS
- SNR = 59.5 dBFS
- 集成输入缓冲器
- 噪声密度 = -152 dBFS/Hz
- 0.975 V、1.9 V和2.5 V直流电源供电
- 模拟输入全功率带宽：9 GHz (−3 dB)
- 幅度检测位支持实现高效AGC
- 4个集成式数字下变频器
- 48 位 NCO
- 4 个级联半带滤波器
- 相位相干NCO开关
- 最多提供4个通道
- 串行端口控制
- 具有2和4分频选项的整数时钟
- 灵活的JESD204B通道配置
- 片内扰动
- 通过AEQ-Q100汽车应用认证
产品详情和应用
AD9699是一款单通道、14位3 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持能够对高达5 GHz的宽带宽模拟信号进行直接采样的应用。ADC输入的−3 dB带宽为9 GHz。AD9699针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

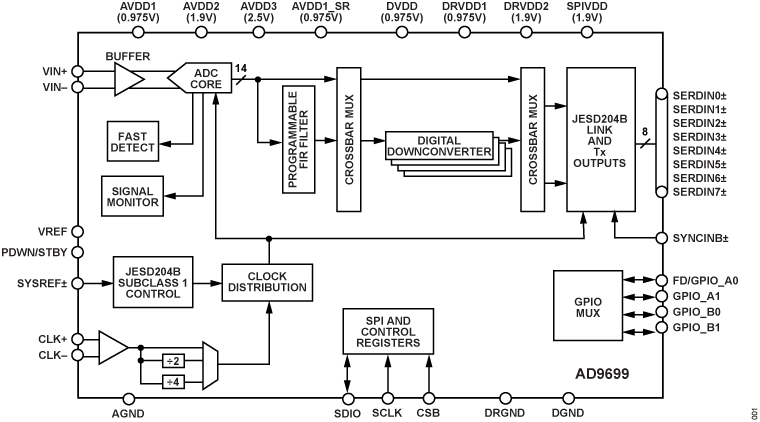

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。该ADC具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：48位频率转换器、（数控振荡器(NCO)），以及最多四个半带抽取滤波器。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。AD9699的DDC工作模式可通过串行外设接口(SPI)可编程配置文件选择。
除了DDC模块，AD9699还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，AD9699还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。
用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。通过SYSREF±和SYNCINB±输入引脚，可支持多器件同步。
AD9699具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式SPI进行编程。

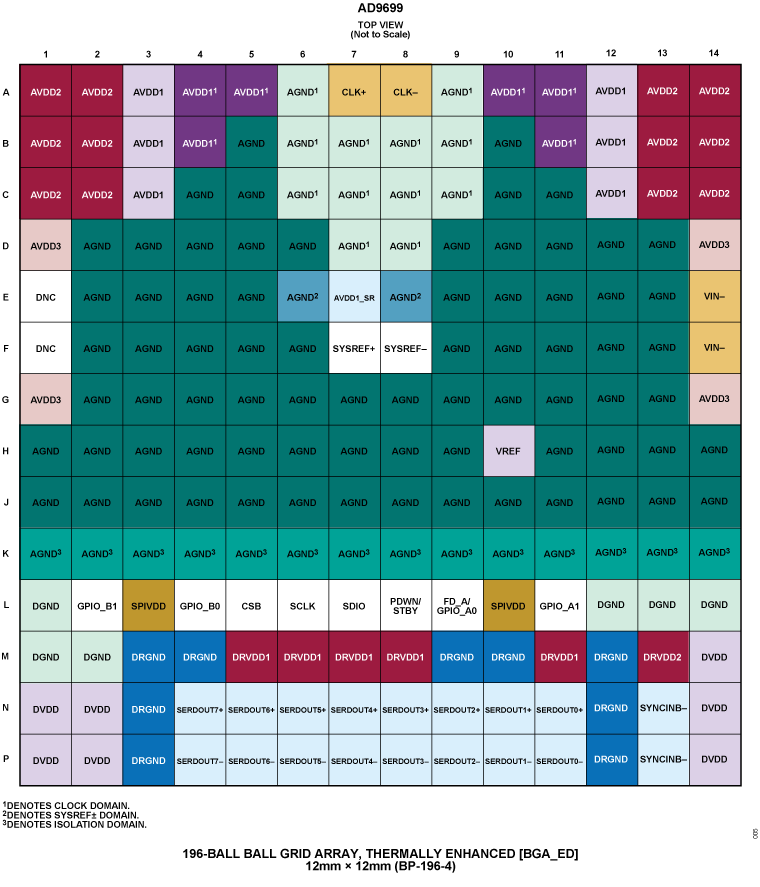

AD9699采用12 mm × 12 mm、196引脚无铅BGA封装，额定温度范围为−40°C至+85°C环境温度范围。该产品受美国专利保护。
请注意，在整篇数据手册中，多功能引脚（如FD/GPIO_A0）由整个引脚名称或引脚的单个功能表示；例如FD即表示仅与此功能相关。
产品特色
- 9 GHz的宽输入−3 dB带宽支持约5 GHz的直接RF信号采样。
- 四个集成式宽带抽取滤波器和NCO模块支持多频段接收器。
- 快速NCO开关通过GPIO引脚使能。
- SPI控制各种产品特性和功能，满足特定系统要求。
- 可编程快速超量程检测和信号监控。
- 用于系统热管理的片内温度二极管。
- 12 mm × 12 mm、196引脚BGA封装。
应用
- 分集多频段和多模数字接收器
- 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE-A
- 电子测试与测量系统
- 相控阵雷达和电子战
- DOCSIS 3.0 CMTS上游接收路径
- HFC数字反向路径接收器
- LIDAR
