特性

产品详情和应用

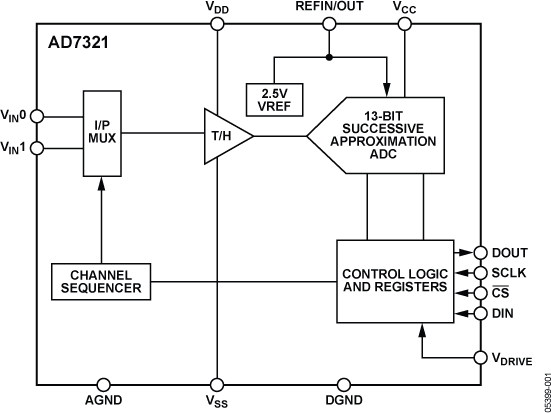

AD7321是一款双通道、12位带符号位的逐次逼近型ADC。 该 ADC配有一个高速串行接口，最高呑吐量可达500 ksps。

AD7321可输入真双极性模拟信号，它有四种软件可选输入范围：±10 V、±5 V、±2.5 V和0至10 V。每个模拟输入通道支持独立编程，可设为四个输入范围之一。

AD7321中的模拟输入可通过编程设为单端、真差分或伪差分三种模式。

AD7321内置一个2.5 V的参考电压，同时也可采用外部参考。如果在REF_IN/OUT针脚上施加3V参考电压，AD7321则可接受±12V真双极性模拟输入。 对于±12V输入范围，需采用最低±12V的V_DD和V_SS电源。

产品聚焦

1. AD7321可输入真双极性模拟信号，±10V、±5V、±2.5V和0至10V单极信号。
2. 两个模拟输入可配置为两个单端输入、一个真差分输入或一个伪差分输入。 AD7321拥有高阻抗模拟输入。
3. 高速串行接口。SPI/QSPI/DSP/MICROWIRE-兼容。可达到500 ksps的最大呑吐量。
4. 低功耗：26 mW（最大呑吐量为500 kSPS时）。
