ADI亚德诺 AD7266 产品介绍
2026-03-09
0次
特性
- 双核12位、3通道ADC
- 吞吐速率：2 MSPS
- 额定电压VDD：2.7 V至5.25 V
- 功耗：
- 9 mW（1.5 MSPS，3 V电源）
- 27 mW（2 MSPS，5 V电源）
- 引脚可配置模拟输入
- 12通道单端输入
- 6通道全差分输入
- 6通道伪差分输入
- 信噪比(SNR)：70 dB（50 kHz输入频率）
- 精确片内基准电压：2.5 V
- 最大误差±0.2%（25°C），最大温漂20 ppm/°C
- 双路转换，读取速度：437.5 ns，32 MHz SCLK
- 高速串行接口
- SPI®/QSPI™/MICROWIRE&trade/DSP兼容
- 工作温度范围：-40°C至+125℃
- 关断模式：1 μA（最大值）

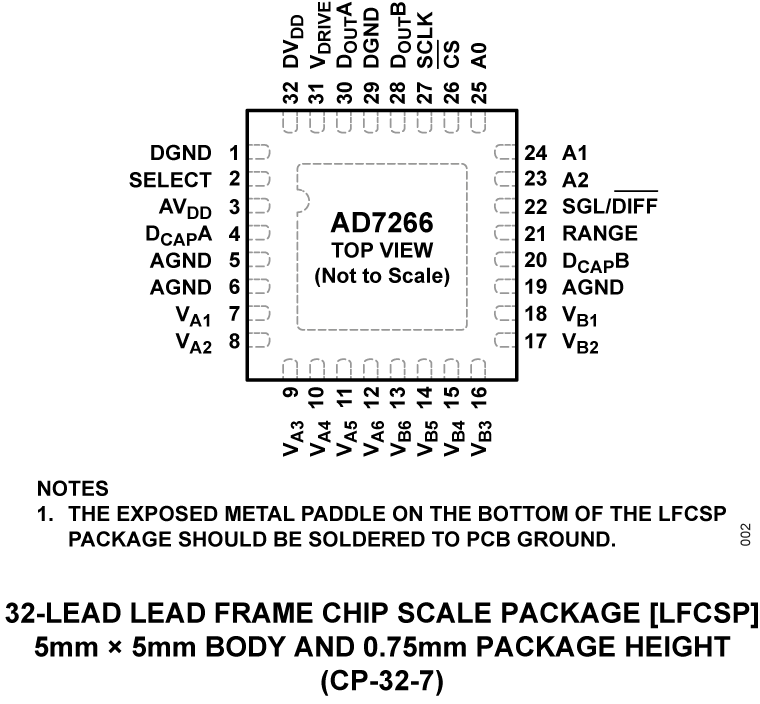

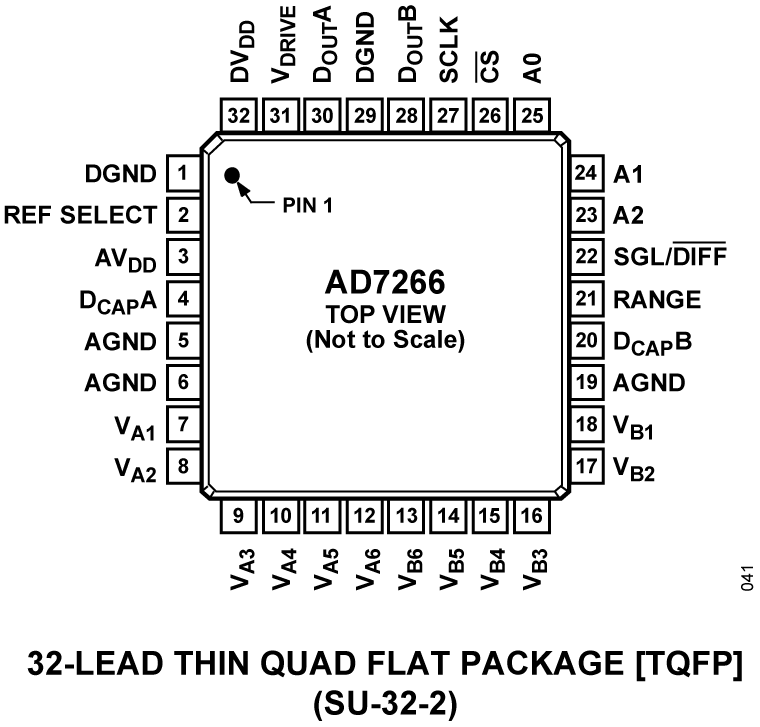

- 32引脚LFCSP和32引脚TQFP封装
- 1 MSPS版本：AD7265
产品详情和应用

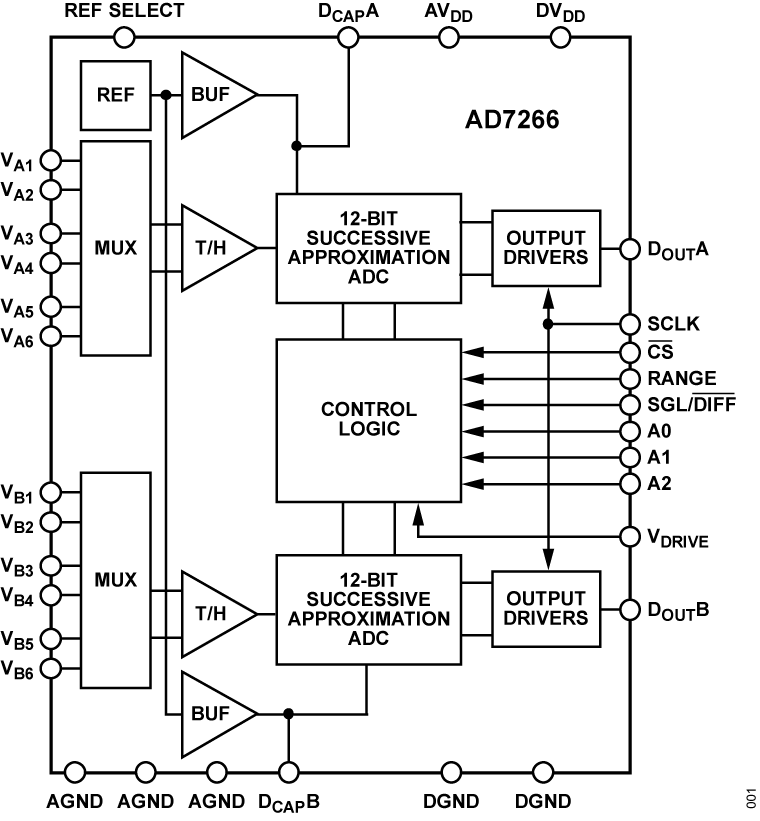

AD7266是一款双通道、12位、高速、低功耗、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高呑吐速率可达2 MSPS。这款器件内置两个ADC，两者之前均配有一个3通道多路复用器和一个能够处理30 MHz以上输入频率的低噪声、宽带宽采样保持放大器。
转换过程和数据采集过程均采用标准控制输入，可与微处理器或DSP轻松接口。输入信号在CS的下降沿进行采样；而转换同时在此处启动。转换时间由SCLK频率决定。该器件无流水线延迟。
AD7266采用先进的设计技术，可在高吞吐速率下实现极低的功耗。在工作电压为5 V，吞吐速率达2 MSPS的情况下，该器件消耗最大仅为6.2 mA电流。因为超低的静态电流，该器件在正常模式时还具有灵活的吞吐速率和电源管理能力。
该器件的模拟输入范围可选择0 V至VREF（或2 × VREF）范围，输出编码可采用直接二进制或二进制补码。AD7266内置2.5 V基准电压源，也可使用外部基准电压源。外部基准电压范围为100 mV至VDD。
产品聚焦
- 具备两个完整的ADC功能，可以实现两个通道同时采样和转换。通过编程，每个ADC均可设置为三路完全差分/伪差分对或六路单端输入。两个通道的转换结果可通过独立的数据线同时获得，如果只有一个串行端口可用，则转换结果可通过一条数据线先后获得。
- 高吞吐量、低功耗。工作电压为3 V时，AD7266提供1.5 MSPS的吞吐速率，最大功耗为11.4 mW。
- AD7266同时提供标准0 V至VREF输入范围和2 ×V输入范围。
- 无流水线延迟。该器件采用两个标准逐次逼近型ADC，通过CS输入和一次性转换控制能够精确控制采样时间。
