特性

• 14位分辨率
• 2.9µs转换时间/308ksps吞吐量
• 400ns采集时间
• 低噪声、低失真
  • 78dB SINAD
  • -85dB THD
• ±5V双极性输入范围，可承受±15V的过压
• 210mW功耗
• 提供连续转换模式
• 30ppm/°C，-5V内部基准电压源
• DSP处理器接口
• 16引脚DIP和SO封装、20引脚SSOP封装

产品详情和应用

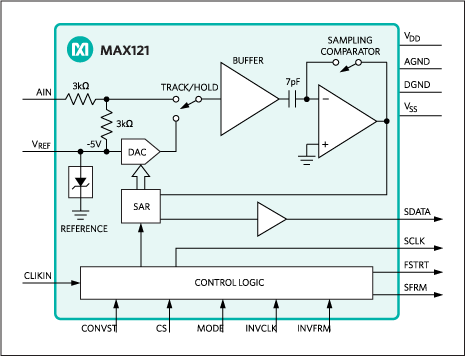

MAX121是一款完整的BiCMOS、串行输出、采样14位模数转换器(ADC)，集成了片内采样/保持和低漂移、低噪声、嵌入式齐纳基准电压，提供快速转换和低功耗。吞吐率高达每秒308,000个样本(ksps)。满量程模拟输入范围为±5V。

MAX121采用逐次逼近型架构和高速DAC，可实现快速转换速度和低功耗运行。采用+5V和-12V或-15V电源供电时，功耗仅为210mW。

MAX121可以直接连接到常用数字信号处理器的串行端口，并采用节省空间的16引脚DIP和SO以及更小的20引脚SSOP封装。MAX121采用TTL和CMOS兼容时钟工作，频率范围为1.1MHz至5.5MHz。所有逻辑输入和输出均兼容TTL和CMOS。该数据手册包括与TMS320、µPD77230和ADSP2101数字信号处理器以及使用Motorola SPI和QSPI接口标准的µP进行轻松接口的应用笔记。

应用

• 音频和电信处理
• 数字信号处理
• DSP伺服控制
• 频谱分析
• 语音识别和合成
