ADI亚德诺 ADAQ8092 产品介绍
2026-03-09
0次
特性
- 双通道同时采样ADC
- 集成差分放大器/ADC驱动器
- 单端到差分转换
- 封装足印、7mm×6mm、72求CSP_BGA
- 6× 尺寸缩小与离散解决方案
- 具有VOCM生成功能的片载基准电路
- CMOS、DDR CMOS或DDR LVDS输出
- 可选数据输出随机化器
- 可选时钟占空比稳定器
- 关断和小睡模式
- 用于配置的串行SPI端口
产品详情和应用

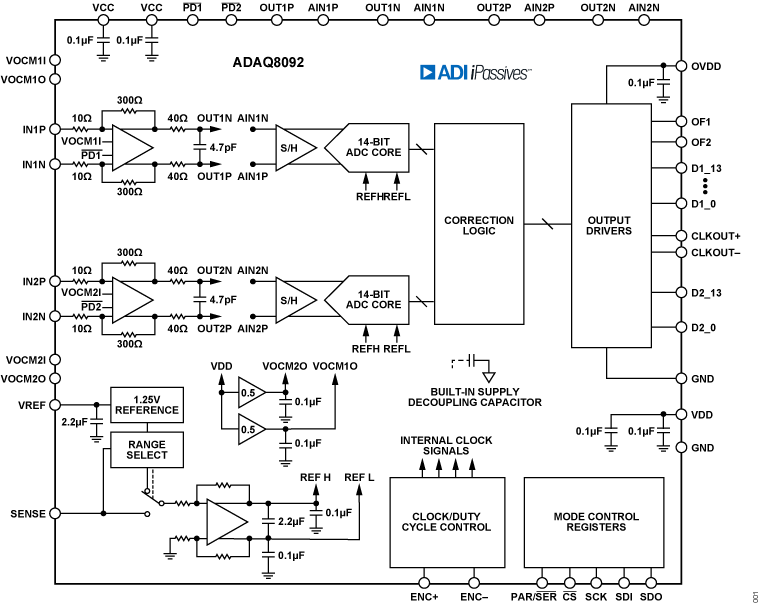

ADAQ8092是一款14位105MSPS高速双通道数据采集(DAQ)μ模块®解决方案。该设备通过系统封装(SiP)技术,在单一封装中包含信号调节、一个模数(ADC)驱动器、一个基准电压和一个ADC。μ模块解决方案将设计、元件选择、优化和布局的工作负担从设计人员转移到设备,简化了高速数据采集系统的开发。ADAQ8092实现了6个×足印的精简。
内置电源解耦电容器提升了电源拒止能力,令其成为牢靠的DAQ解决方案。ADAQ8092的工作温度范围为−40°C至+105°C。
应用
- 通信
- 蜂窝基站
