特性

• 20位分辨率，无失码
• 1Msps吞吐率，无流水线延迟
• 18mW @ 1Msps，超低功耗
• ±1.5 LSB INL，整个工作温度范围
• 20位时，±1 LSB DNL (最大值)
• 99dB SNR @ f_IN = 10kHz
• 99dB SINAD @ f_IN = 10kHz
• -123dB THD @ f_IN= 10kHz
• ±V_REF单极性、差分模拟输入量程
• V_REF = 2.5V至3.6V
• 集成基准缓冲器
• 1.8V模拟和数字核心电源
• 3.3V REFVDD基准缓冲器电源
• 1.5V至3.6V数字接口电源
• SPI/QSPI™/MICROWIRE®/DSP兼容串行接口
• -40°C至+85°C工作温度范围*
• 32引脚、5mm × 5mm、TQFN封装

产品详情和应用

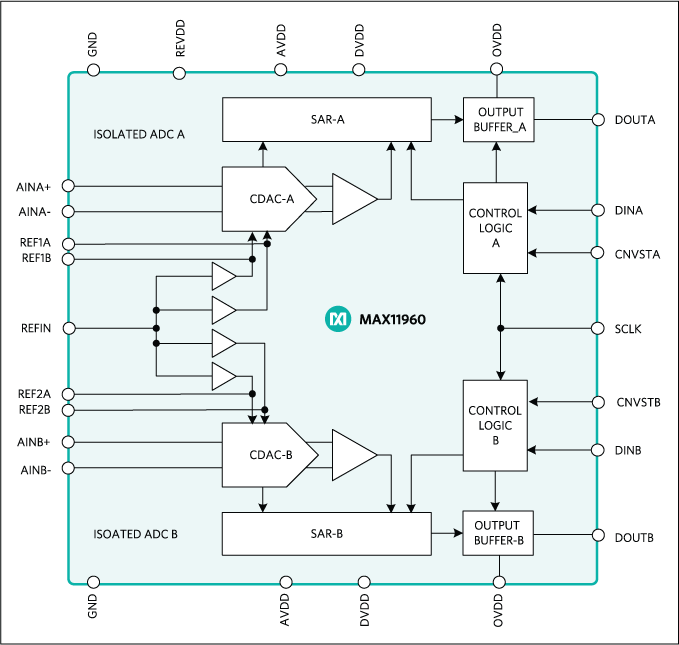

MAX11960为20位、1Msps、双通道同时采样、全差分SAR ADC，带有内部基准缓冲器。MAX11960提供优异的静态和动态性能，功耗正比于吞吐率，在同类产品中指标最佳。器件支持±VREF单极性、差分输入范围。供电电源包括：3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。

该ADC具有高达99dB的SNR和-123dB THD，保证20位无失码分辨率和5 LSB INL(最大值)。

MAX11960通过SPI兼容串行接口传输数据。MAX11960采用32引脚、5mm × 5mm、TQFN封装，工作在-40°C至+85°C温度范围。

应用

• 自动测试设备
• 数据采集系统
• 运动控制中的编码器和分解器
• 医疗仪表
• 过程控制与工业自动化
• 冗余测量
• 电信
