特性

• 256通道电流至数字转换器模块
• 最高24位分辨率
• 可变积分时间
  • 最短的积分时间：11.656 kSPS（86 μs，20位分辨率）
• 低功耗：每通道3 mW（任意吞吐速率）
• 积分线性度
  • 读数的±0.015%，FSR的±0.4 ppm：单个有效通道
  • 读数的±0.05%，FSR的±1.0 ppm：所有有效通道
• 极低噪声
• 同步采样
  • 无死区时间、无电荷损失、100%电荷采集
• 用户可调的满量程范围
• 片上温度传感器和基准电压缓冲
• 15 mm × 15 mm CSP_BGA封装
• 简洁的印刷电路板(PCB)设计
  • 集成电容可用于电源和基准电压源去耦
  • 0.80 mm间距BGA封装，允许采用低成本PCB技术
• 支持工具
  • 评估板
  • 参考设计及参考布局
  • FPGA Verilog代码

产品详情和应用

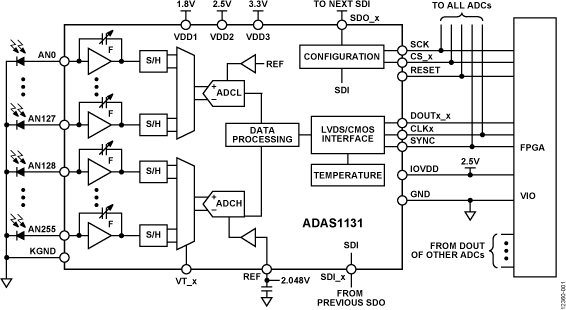

ADAS1131是一款256通道电流数字模数转换器(ADC)模块， 内置256个低功耗、低噪声、低输入电流积分器、同步采样保持、两个具有可配置采样速率和最高24位分辨率的高速、高分辨率ADC。 ADAS1131的信号链和采样架构设计保证了所有通道均同步采样，并且采样过程中不会丢失电荷。

所有转换通道结果均在一个低压差分信号(LVDS)自时钟串行接口上输出，可减少外部硬件。

SPI兼容串行接口可实现ADC采用SDI_x输入的配置。 SDO_x输出允许用户将几个ADC以菊花链形式连接到一个三线式总线上。ADAS1131采用独立电源IOVDD，可降低转换时的数字噪声影响。

ADAS1131采用15 mm × 15 mm CSP_BGA封装。

应用

• 医疗、工业和安保CT扫描仪数据采集
• 光电二极管传感器
• 放射剂量测定和放射治疗系统
• 光纤功率监控
• X射线检测系统
• 高通道数数据采集系统（电流或电压输入）
