特性

• mSure 自动校准

  • 基于直接测量完整信号路径的自动校准
  • 校准程序不需要基准电压源计量器
  • 有保证的 mSure 自动校准 1 级计量器
• 3 个高性能 ADC
  • 88 dB SNR
  • 高增益电流通道：峰值为 ±26.04 mV，最高增益设置时输入为 18.4 mV rms
• 高级计量功能组

  • WATT、VAR、VA、Wh、VARh 和 VAh
  • 支持有功电能标准：IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
  • 支持无功电能标准：IEC 62053-23 和 IEC 62053-24
  • 电流和电压 rms 测量
  • 电源质量测量
• 工作温度（工业范围）：−40°C 至 +85°C

产品详情和应用

ADE9153A 是一款具有自动校准功能的高精度单相电能计量 IC。在使用并联电阻器作为电流传感器的情况下，mSure^® 自动校准功能允许计量器自动校准电流和电压通道，无需使用精确电源或精确基准电压源计量器。mSure 自动校准支持 1 级和 2 级计量器。

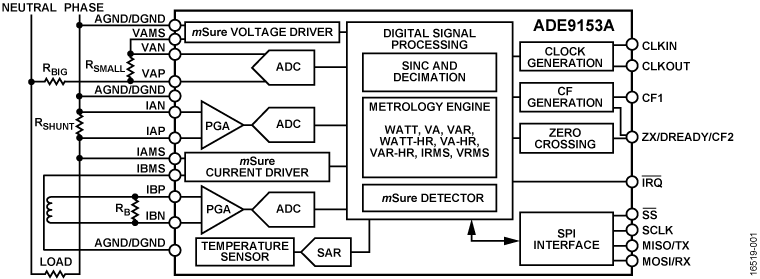

ADE9153A 包含三个高性能模数转换器 (ADC)，信噪比 (SNR) 为 88 dB。ADE9153A 提供一组高级计量功能，例如线路电压和电流测量、有功电能测量、基本无功电能测量、视在能量计算以及电流和电压 rms 计算。ADE9153A 包括电源质量测量，例如过零检测、线路周期计算、角度测量、骤降和暂升、峰值和过流检测以及功率因数测量。每个输入通道都支持独立且灵活的增益级。电流通道 A 适用于并联，具有灵活的增益级并提供从峰值 62.5 mV 一直到峰值 26.04 mV 的满量程输入范围。电流通道 B 具有 1×、2× 和 4× 增益级，适用于电流互感器 (CT)。高速 10 MHz 串行外设接口 (SPI) 端口允许访问 ADE9153A 寄存器。

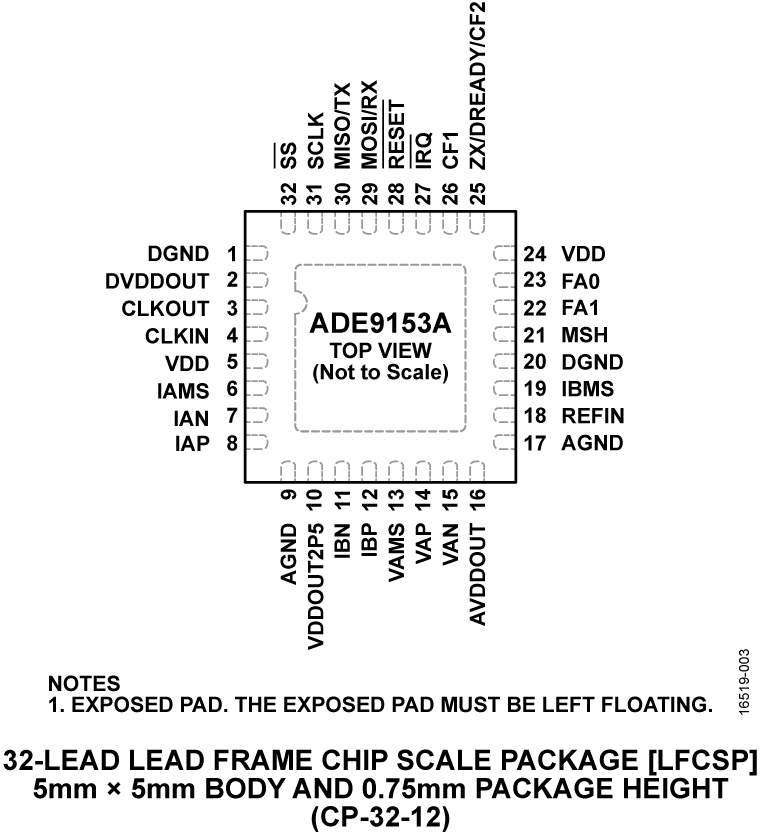

ADE9153A 使用 3.3 V 电源工作，并采用 32 引脚 LFCSP 封装。

应用

• 单相电能计量器
• 能量和功率测量
• 街道照明
• 智能配电系统
• 机器健康
