特性

产品详情和应用

AD7781是一款完整的低功耗前端解决方案，适用于桥式传感器产品，包括电子秤、应变计和压力传感器。它内置一个精密、低功耗、20位Σ-Δ型ADC，一个片内低噪声可编程增益放大器(PGA)，以及一个片内振荡器。

AD7781功耗仅为330 μA，因此特别适合要求极低功耗的便携式或电池供电产品。该器件还提供省电模式，不执行转换时，用户可以切断对桥式传感器的供电，并使该器件进入省电模式，从而延长产品的电池使用时间。

为便于使用，AD7781的所有特性均由专用引脚控制。每次发生数据读取操作时，8个状态位便会附加到20位转换结果上。这些状态位含有一个码序列，可用来确认串行传输的有效性。

片内PGA的增益为1或128，支持±5 V或±39 mV的满量程差分输入。这款器件提供两种滤波器响应选项。当更新速率为16.7 Hz时，滤波器响应可提供出色的动态性能，建立时间为120 ms。当更新速率为10 Hz时，滤波器响应可提供优于-45 dB的阻带衰减。在称重传感器应用中，此阻带抑制性能可有效抑制称重传感器的低频机械振动。此时的建立时间为300 ms。在10 Hz和16.7 Hz更新速率时，均可实现50 Hz/60 Hz同时抑制。

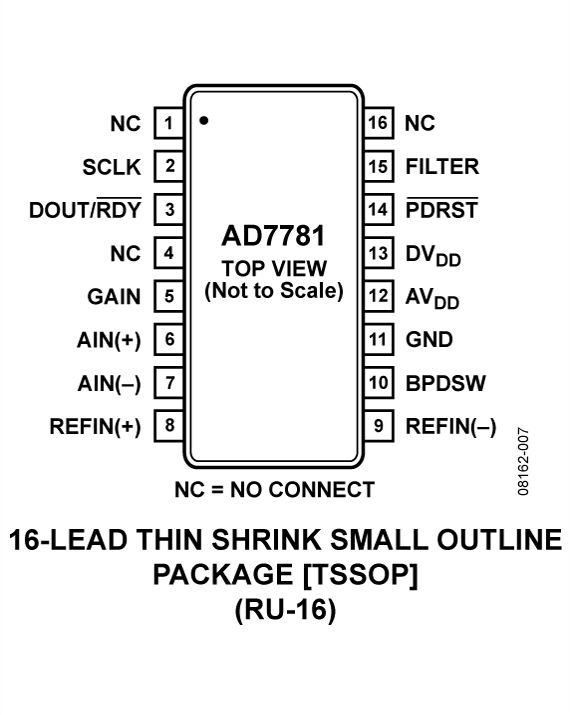

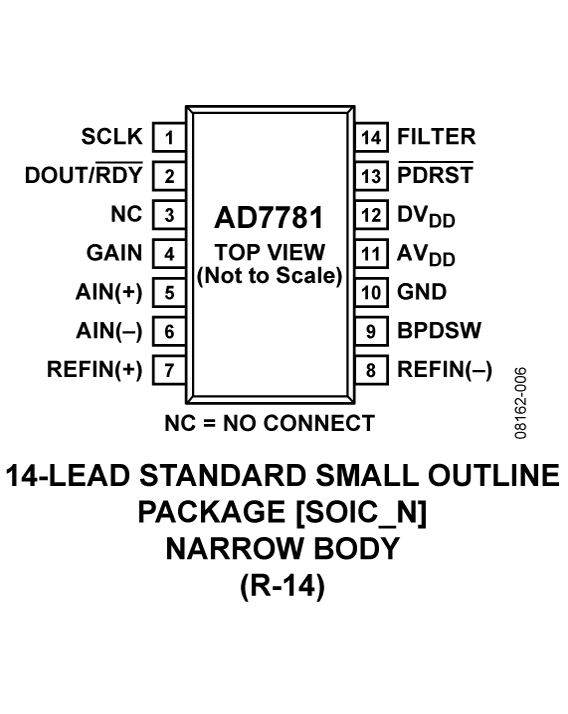

AD7781采用2.7 V至5.25 V电源供电，提供窄体、14引脚SOIC和16引脚TSSOP两种封装。

应用

• 电子秤
• 压力测量
• 工业过程控制
• 便携式仪器仪表
