特性

• 23.3位ENOB
  • 13.75sps下具有20.6位无噪声分辨率
  • 120sps下具有19.1位无噪声分辨率
• ±3.6V_FS输入下具有700nV_RMS噪声(MAX11201B)
• INL：3ppm (典型值)，10ppm (最大值)
• 无失码
• 超低功耗
  • 工作模式下电流损耗< 320µA (最大值)
  • 休眠模式下电流损耗< 0.4µA
• 2.7V至3.6V模拟供电电压范围
• 1.7V至3.6V数字电路和I/O供电电压范围
• 全差分信号和基准输入
• 高阻输入
  • 信号输入缓冲
• 可编程内部系统时钟或外部时钟
  • 2.4576MHz (MAX11201A)
  • 2.25275MHz (MAX11201B)
• > 100dB (最小值)的50Hz/60Hz抑制(MAX11201B)
• 2线串口(时钟输入和数据输出)
• 根据需要进行失调和增益自校准
• -40°C至+85°C工作温度范围
• ±2kV ESD保护
• 无铅(Pb)并符合RoHS标准的µMAX封装

产品详情和应用

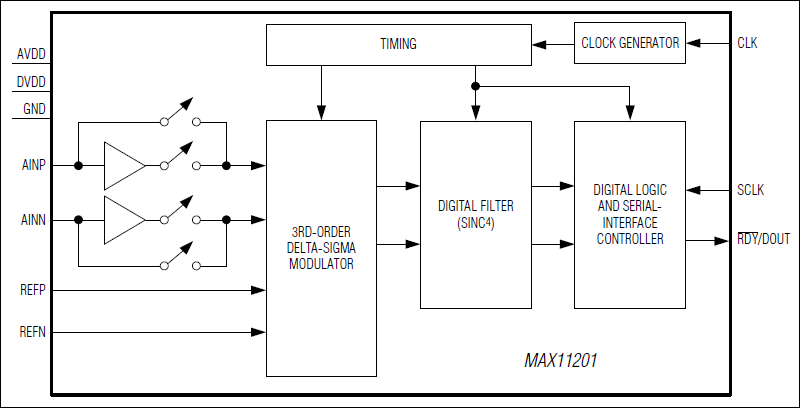

MAX11201为超低功耗(最大工作电流< 320µA)、高分辨率、串行输出ADC。器件提供业内最高的单位功耗分辨率，优化用于超高动态范围、低功耗应用，例如，4mA至20mA工业控制环路的传感器检测等。MAX11201内置高精度振荡器，无需外部元件。

在特定数据速率下，内部数据滤波器能够提供高于100dB的50Hz或60Hz电源噪声抑制。MAX11201提供简单的2线接口，采用节省空间的10引脚µMAX®封装。

MAX11201工作在-40°C至+85°C温度范围。

应用

• 电池应用
• 便携式仪表
• 传感器测量(温度和压力)
• 称重仪
