ADI亚德诺 LTC2321-12 产品介绍

2026-03-09 0次

特性

2Msps 吞吐速率
±0.5LSB INL (典型值)
保证 12 位，无漏失码
8V_P-P 差分输入和宽输入共模范围

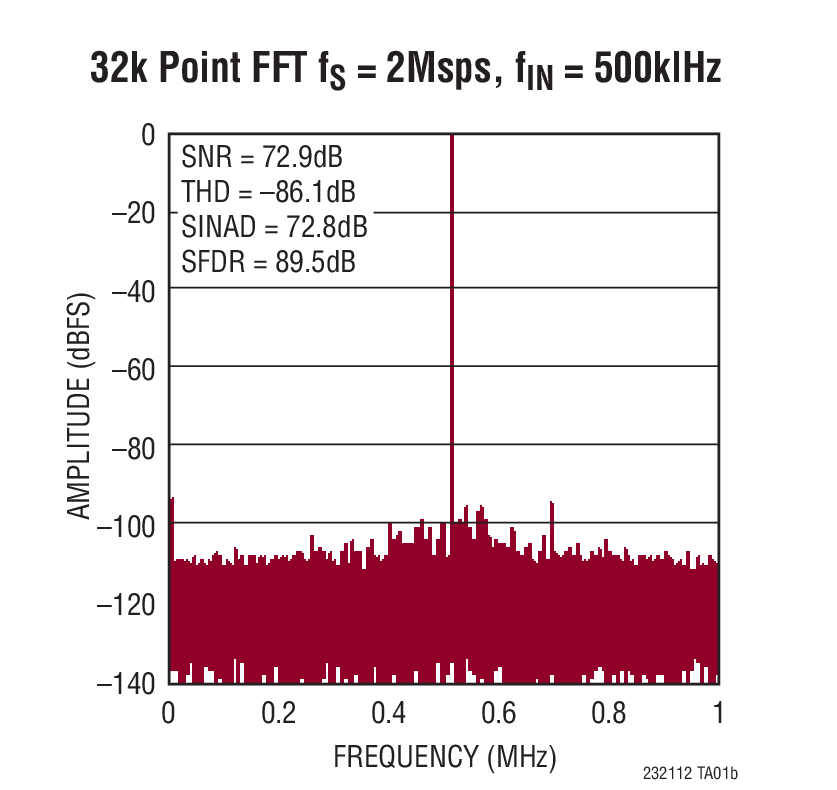

在 f_IN = 500kHz 时的 SNR 典型值为 73dB
在 f_IN = 500kHz 时的 THD 典型值为 –85dB
保证运作至 125ºC

单 3.3V 或 5V 电源
低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
1.8V 至 2.5V I/O 电压
CMOS 或 LVDS SPI 兼容型串行 I/O
功率耗散：每个通道为 30mW (典型值)

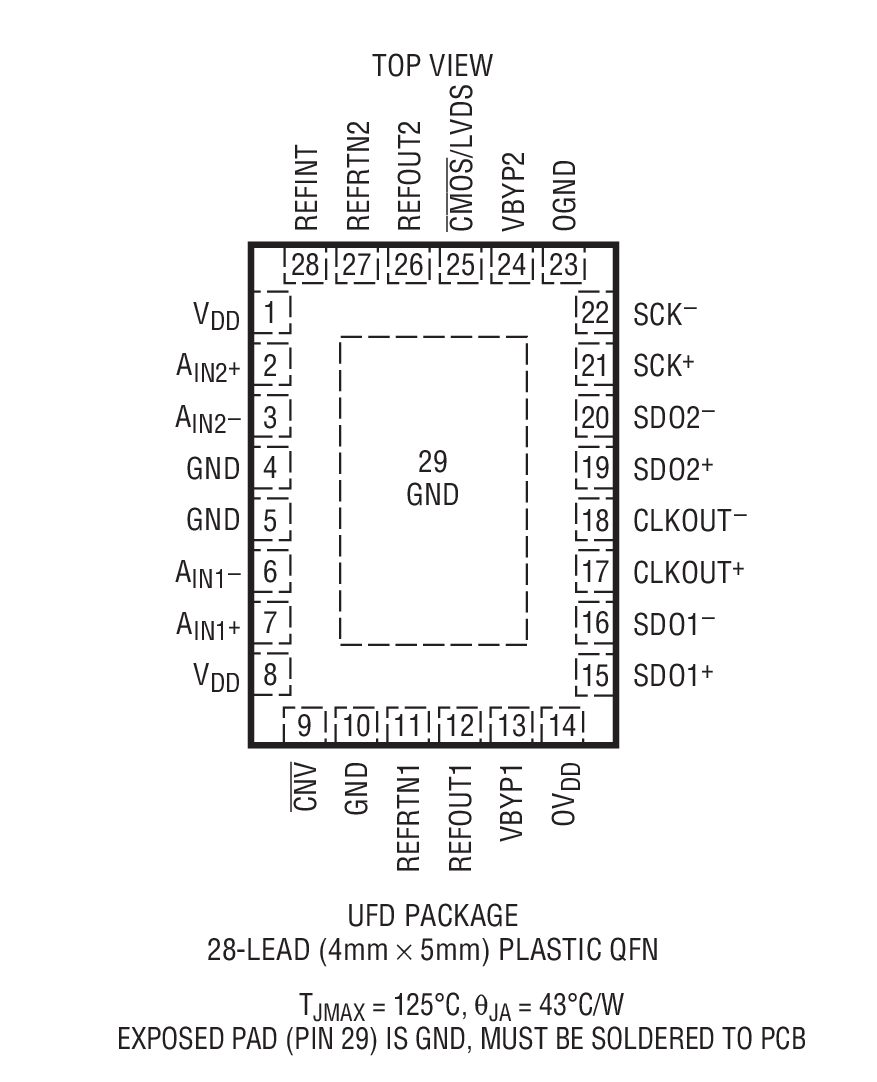

小外形 28 引脚 (4mm x 5mm) QFN 封装

产品详情和应用

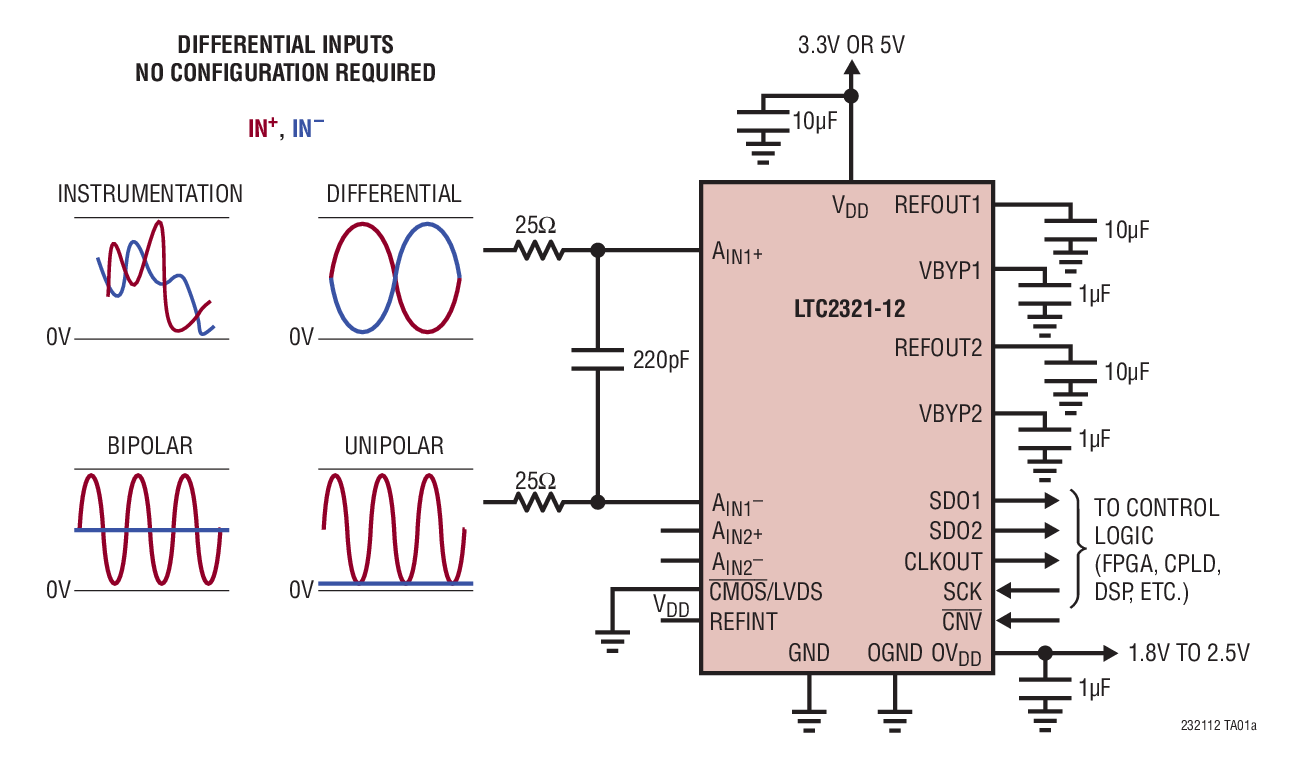

LTC^®2321-12 是一款低噪声、高速、双通道 12 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2321-12 采用单 3.3V 或 5V 工作电源，具有一个 8V_P-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2321-12 实现了 ±0.5LSB INL (典型值)、无漏失码 (在 12 位) 和 73dB SNR。

LTC2321-12 具有一个内置的低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2321-12 还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 2Msps 的高吞吐速率和零周期延迟特性使 LTC2321-12 成为众多高速应用的理想选择。LTC2321-12 每个通道仅消耗 30mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。

Bits

LTC2321-12
