特性

产品详情和应用

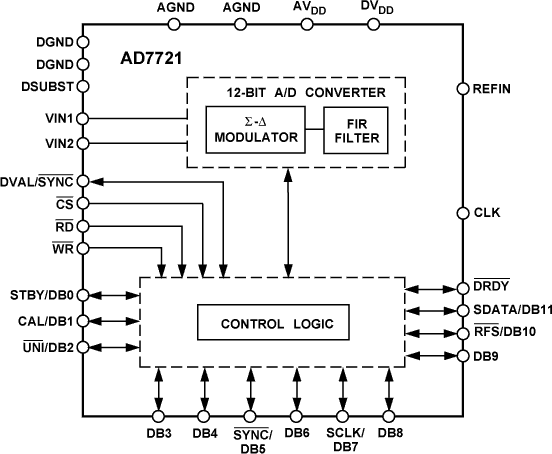

AD7721是一款完全低功耗、12位或16位Σ-Δ型ADC，采用+5 V电源供电，接受0 V至2.5 V或±1.25 V差分输入范围。模拟输入由模拟调制器以时钟频率两倍的速度连续采样，因而无需外部采样保持电路。调制器输出由两个串联的有限脉冲响应（FIR）数字滤波器处理。在大多数情况下，通过片内滤波可将外部抗混叠要求降至一阶。当主时钟频率等于15 MHz时，阶跃输入的建立时间为218.4 µs，而滤波器的群延迟为109.2 µs。

AD7721的输入带宽最高可达229.2 kHz，相应的输出字速率为468.75 kHz。该器件也可采用较低的时钟频率工作。由于采样速率、滤波器转折频率、建立时间、群延迟和输出字速率与外部时钟频率呈比例变化关系，因此这些参数也会相应降低。并行模式和串行模式下的最大时钟频率分别为10 MHz和15 MHz。

在调制器中使用单比特DAC可保证出色的线性度和直流精度。端点精度由片内失调与增益校准来保证，此校准程序可使器件的零电平与满量程误差降至最小。

输出数据通过串行或并行端口从输出寄存器中存取，这可实现与现代微控制器和数字信号处理器的轻松、高速接口。串行接口在内部时钟（主）模式下工作，AD7721提供所需的串行时钟。

CMOS构造可确保低功耗，而且省电模式将功耗降至仅 100 µW。
