特性

• 集成 16 位、高速 ADC、无源滤波器和固定增益差分放大器
• 高达 300MHz IF 范围

  • 低通和带通滤波器版本
• 低噪声、低失真放大器

  • 固定增益：8dB、14dB、20dB 或 26dB
  • 50Ω、200Ω 或 400Ω 输入阻抗
• 75dB SNR、83dB SFDR (LTM9001-AD)
• 集成旁路电容，无需外部元件
• 任选的内部高频颤动
• 任选的数据输出随机函数发生器
• LVDS 或 CMOS 输出
• 单 3.3V 电源
• 功耗：1.65W
• 时钟占空比稳定器

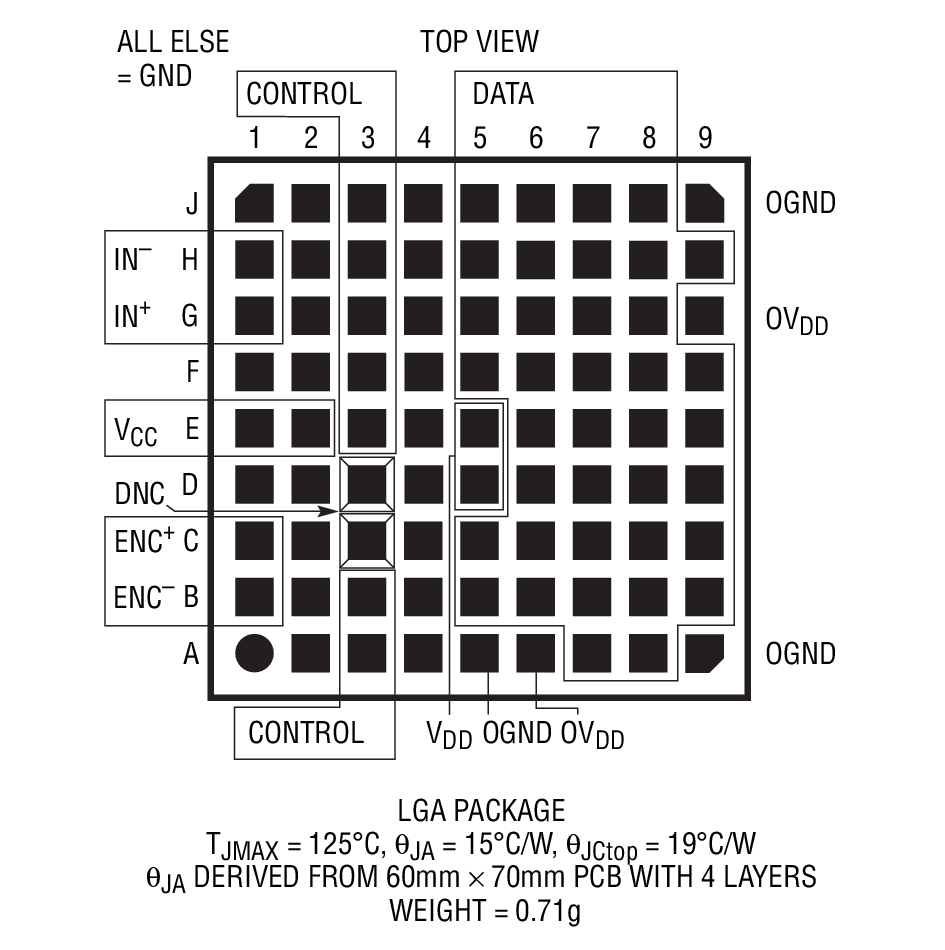

• 11.25mm x 11.25mm x 2.32mm LGA 封装

产品详情和应用

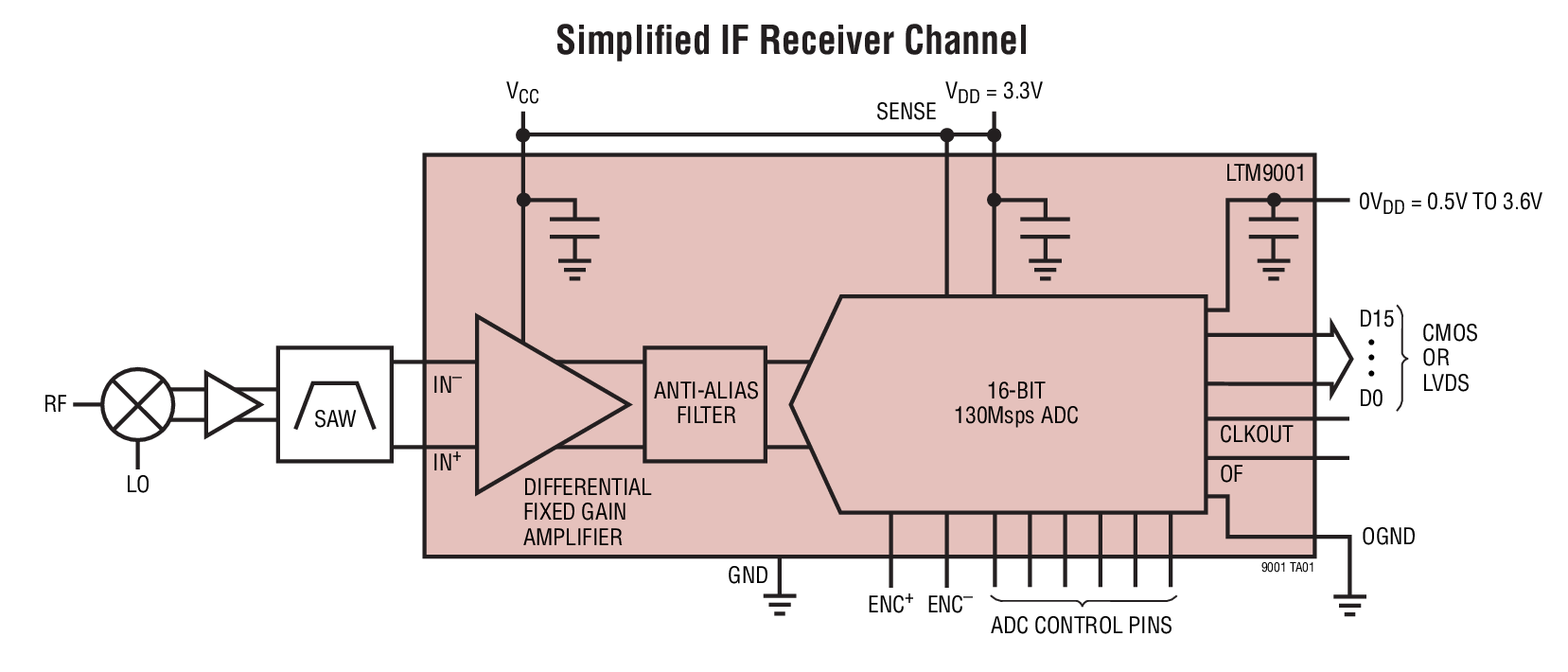

LTM^®9001 是一款集成系统级封装 (SiP) 器件，包括一个高速 16 位 A/D 转换器、匹配网络、抗混叠滤波器和一个具固定增益的低噪声、差分放大器。它专为对具有一个高达 300MHz 中频 (IF) 范围的宽动态范围信号进行数字化处理而设计。放大器可提供 AC 或 DC 耦合输入驱动。可以实现一个具不同带宽的低通或带通滤波器网络。如需了解有关半定制配置的信息，请与凌力尔特公司联系。

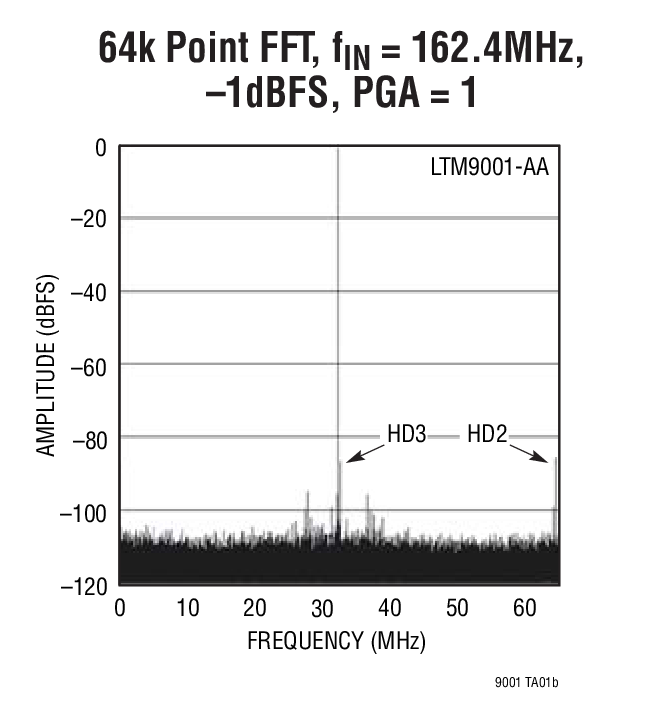

LTM9001 非常适合于要求苛刻的通信应用中的 IF 接收器，其 AC 性能包括 72dBFS 噪声层和 82dB 无寄生动态范围 (SFDR) (在 162.5MHz，LTM9001-AA)。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有两种格式选项，即以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.3V 的范围内变化。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对差分 ENC⁺ 和 ENC^– 输入进行驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

• 电信
• 高灵敏度接收机
• 蜂窝基站
• 频谱分析仪
