ADI亚德诺_AD9874_产品介绍

ADI亚德诺 AD9874 产品介绍

2026-03-09 0次

特性

输入频率：10至300 MHz
基带(I/Q)数字输出
电源电压：2.7 V至3.6 V
输出信号带宽：10至270 KHz
单边带噪声系数（SSB NF）：8 dB

三阶交调截点(IIP3)：+1 dBm（典型值，最大偏置）
动态范围：95 dB（12 dB连续AGC范围使能时）
中频输入：-18 dBm或-30 dBm（最大值，AGC禁用）
LO和时钟采样频率合成器
可编程抽取系数、输出格式、AGC和频率合成器设置

产品详情和应用

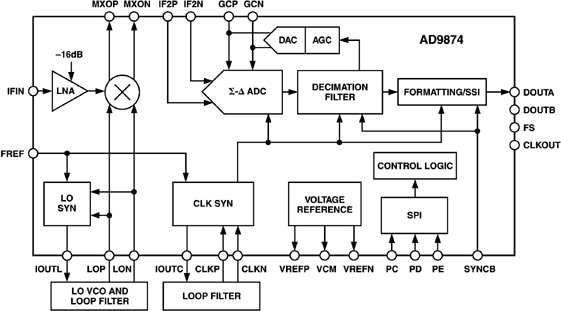

AD9874是一款通用中频子系统，可对带宽最高至270 kHz的低电平10至300 MHz中频输入信号进行数字处理。AD9874的信号链包括一个低噪声放大器、混频器、一个带通Σ-Δ型模数转换器以及一个具有可编程抽取系数的抽取滤波器。自动增益控制(AGC)电路提供12 dB的连续增益调整。

高动态范围和带通Σ-Δ型转换器内在的抗混叠功能，使该器件能处理比目标信号强度高达95 dB的阻塞信号。除串行外设接口端口外，辅助模块还包括时钟和LO频率合成器。

通过SPI端口可对AD9874的许多参数进行编程，因此该器件可针对特定应用进行优化。可编程参数包括：频率合成器分频比率、AGC衰减和上升/延迟时间、接收信号强度水平、抽取系数、输出数据格式、16 dB衰减器以及所选的偏置电流。LNA和混频器的偏置电流可以进一步降低，但电池供电应用的性能也会随之降低。

应用

多模式窄带无线电产品
模拟/数字UHF/VHF FDMA接收机
TETRA、APCO25、GSM/EDGE
便携式和移动无线电产品
基站应用
SATCOM终端
