ADI亚德诺 ADBT1002 产品介绍

2026-03-09 0次

特性

精确测量电压和电流
4 个 PWM 控制通道，最高 14 位（有效）分辨率

可选的同步和异步整流器操作
可编程死区时间补偿
可编程开关频率，范围为 62.5 kHz 至 500 kHz，分为 2 级功率

多相运行

芯片间数字均流
芯片间频率同步

数字控制回路

可编程 PID 滤波器
快速直流总线电压前馈

每个通道的综合频谱分析
SPI 端口控制和状态接口

主机在可编程状态更改时中断

恒定电流和恒定电压工作模式

15 位设定点分辨率
输入和输出浪涌电流保护

外部 NTC 热敏电阻温度检测

内部裸片温度测量

用户校准输入电压和电流
工作温度范围为 0°C 至 85°C

产品详情和应用

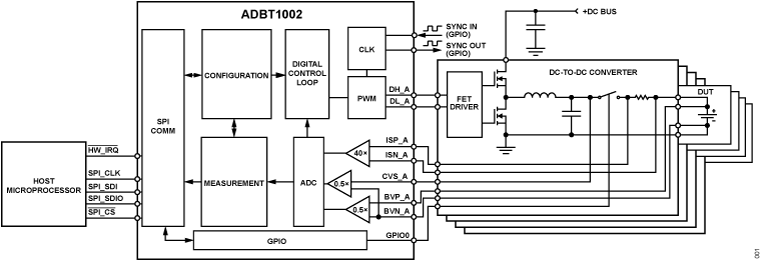

ADBT1002是一款灵活、功能丰富的数字控制器，适合大容量电池测试、化成制造和精密电池测试仪器仪表应用。ADBT1002经过优化，可减少组件数量，充分提高灵活性并缩短设计时间。具体特性包括差分远程电压检测、电流检测、脉宽调制(PWM)产生成、频率同步、过压保护(OVP)和均流。可编程保护功能包括过流保护(OCP)、OVP限制和外部过温保护 (OTP)。

参数可以通过串行外设接口(SPI)进行编程，从而提供对集成环路滤波器、PWM信号时序和软启动时序的全面编程。通过SPI可访问许多监控和系统测试功能。内置校验和以及可编程保护电路使器件的可靠性得以增强。

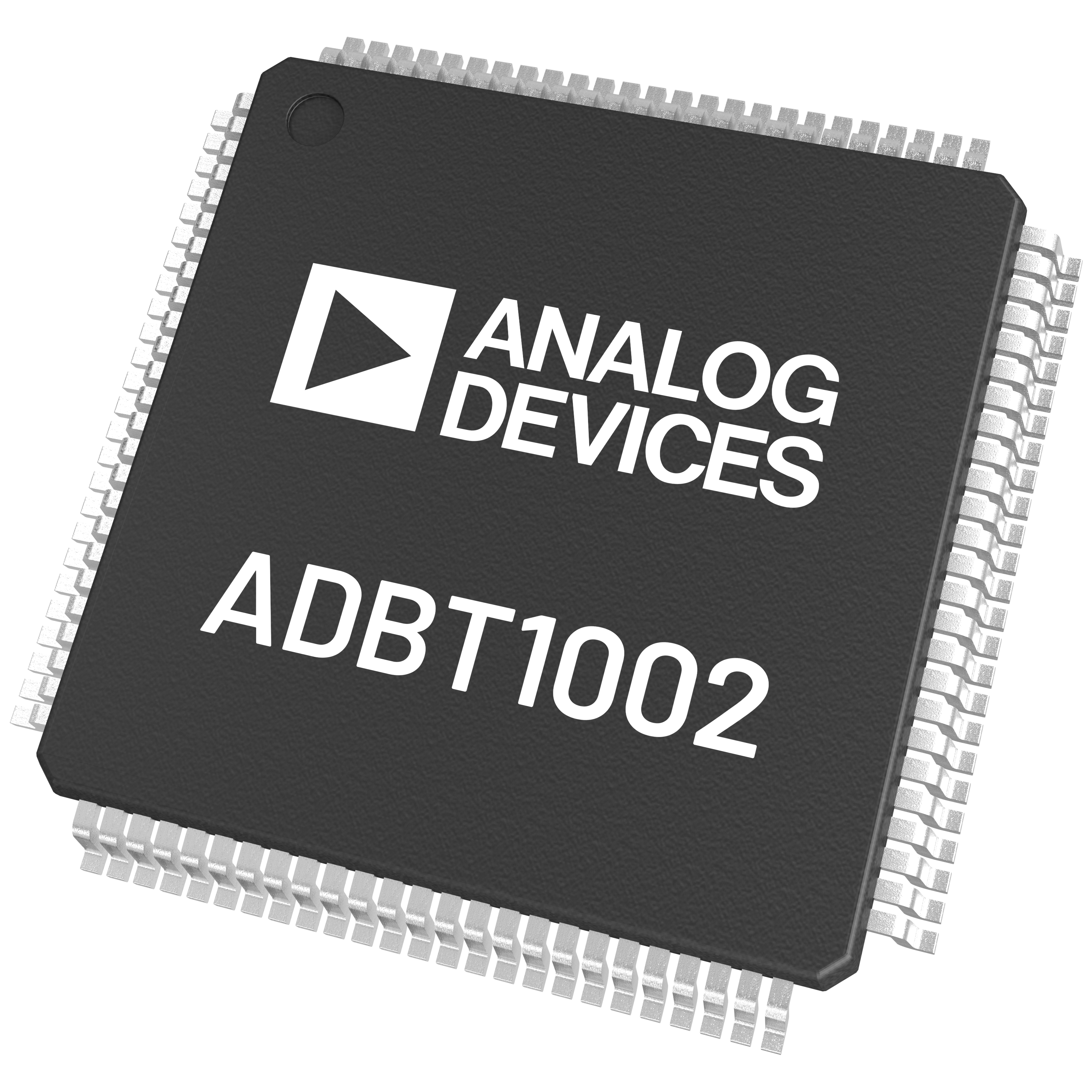

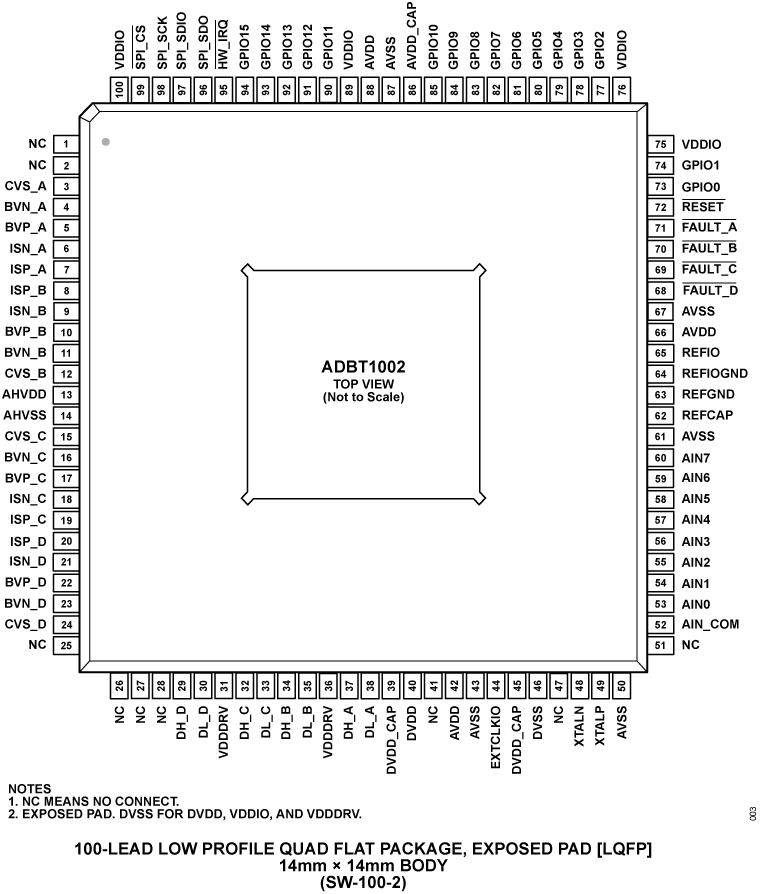

提供全面的图形用户界面(GUI)，用于简单的系统和通道配置以及安全功能编程。ADBT1002采用100引脚LQFP_EP封装。

应用

电池化成和测试
带循环功能的高效率电池测试系统
电池调理（充电和放电）系统
