ADI亚德诺 AD7641 产品介绍

2026-03-09 0次

特性

18位分辨率、无失码
2.5 V低漂移内部基准电压
吞吐量：
2 MSPS（Warp模式）
1.5 MSPS（正常模式）
差分输入范围： ± V_REF
（V_REF 最高为2.5 V）
积分非线性(INL)：典型值±2 LSB

无流水线延迟（SAR架构）
并行（18位、16位或8位总线）
串行5 V/3.3 V/2.5 V接口
SPI^®/QSPI^™/MICROWIRE^™/DSP 兼容
片内低漂移基准电压，带有缓冲区和温度传感器

产品详情和应用

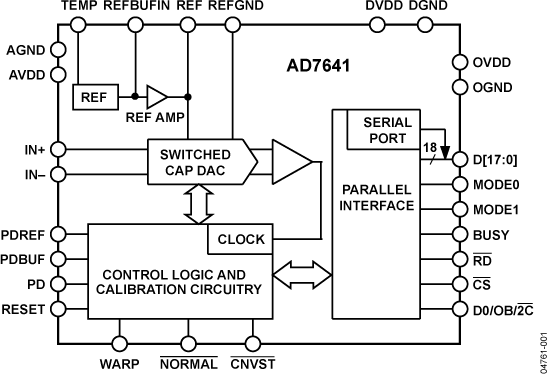

AD7641是一款18位、2 MSPS、电荷再分配SAR型、全差分模数转换器（ADC），采用2.5 V单电源供电。该器件内置一个18位高速采样ADC、一个内部转换时钟、一个内部基准电压源缓冲、纠错电路，以及串行和并行系统接口端口。它具有一种极高采样速率模式（Warp模式）和一种快速模式（正常模式），后者适用于异步转换速率应用。

AD7641经过出厂硬件校准和全面测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比（SNR）和总谐波失真（THD）等交流参数也合乎要求。

工作温度范围为−40°C至+85°C。

应用

医疗仪器
高动态数据采集
仪器仪表
频谱分析
自动测试设备
