ADI亚德诺 AD9433 产品介绍
2026-03-09
0次
特性
- IF采样高达350 MHz
- 信噪比（SNR）：
67.5 dB（Fin最高为Nyquist频率，105 MSPS） - 无杂散动态范围（SFDR）：
83 dBc（70 MHz Fin，105 MSPS） - 无杂散动态范围（SFDR）：
72 dBc（150 MHz Fin，105 MSPS） - 可选择2 Vp-p模拟输入范围
- 片内时钟占空比稳定功能
- 片内基准电压源和采样保持
- SFDR优化电路
- 出色的线性度
- 微分非线性（DNL）= ±0.25 LSB（典型值）
- 积分非线性（INL）= ±0.5 LSB（典型值） - 750 MHz全功率模拟带宽
- 功耗：1.35 W（125 MSPS）
- 数据格式：二进制补码或偏移二进制
产品详情和应用

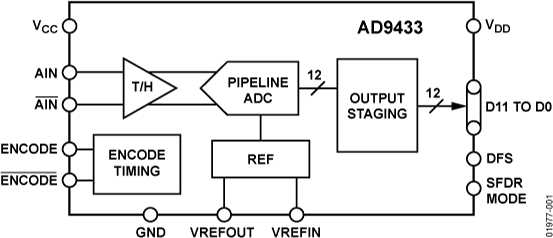

AD9433是一款12位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，易于使用。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能，适合宽带和高IF载波系统使用。
该ADC要求采用+5V模拟电源供电及差分编码时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数字输出为TTL/CMOS兼容，单独的输出电源引脚支持3.3V或2.5V逻辑接口。
一个用户可选择的片内专有电路可以针对不同的输入信号频率，优化无寄生动态范围（SFDR）对信纳比（SINAD）的性能，在DC至70 MHz带宽上SFDR可达83 dBc。
编码时钟支持差分或单端输入，且为PECL兼容。提供二进制或二进制补码输出格式供用户选择，并提供一个超量程（OR）信号。
AD9433采用先进的BiCMOS工艺制造，提供散热增强型52引脚塑料四方扁平封装，额定温度范围为-40°C至+85°C工业温度范围，且与AD9432引脚兼容。
