特性

• JESD204B（子类 1）编码串行数字输出

  • 支持每线高达 16 Gbps 的线速
• 3 GSPS 时每通道的总功率为 1.7 W（默认设置）
• −2 dBFS 幅度、2.6 GHz 输入时的性能

  • SFDR = 70 dBFS
  • NSD = −148.0 dBFS/Hz
• −9 dBFS 幅度、2.6 GHz 输入时的性能

  • SFDR = 75 dBFS
  • NSD = −151.4 dBFS/Hz
• 集成式输入缓冲器
• 噪声密度 = −152.0 dBFS/Hz
• 0.975 V、1.9 V 和 2.5 V 直流电源供电
• 9 GHz 模拟输入全功率带宽 (−3 dB)
• 用于高效 AGC 实施的幅度检测位
• 每个通道具有 2 个集成式宽带数字处理器

  • 48 位 NCO
  • 4 个级联半带滤波器
• 相位相干 NCO 切换

  • 提供多达 4 个通道
• 串口控制

  • 具有除以 2 和除以 4 选项的整数时钟
  • 灵活的 JESD204B 线配置
• 片內抖动

产品详情和应用

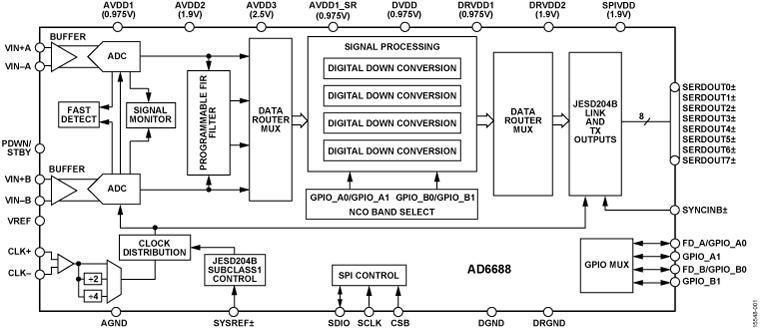

AD6688 是一款 1.2 GHz 带宽、混合信号、直接射频 (RF) 采样接收器。它包括两个 14 位 3.0 GSPS 模数转换器 (ADC) 以及众多由四个宽带数字下变频器 (DDC) 组成的数字信号处理模块。AD6688 具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计，支持那些可对高达 5 GHz 带宽的模拟信号进行直接采样的通信应用场合。ADC 输入的 3 dB 带宽大于 9 GHz。AD6688 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及较低的功耗。

双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的带宽输入，支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个 DDC。每个 DDC 包括多达五个级联信号处理级：48 位数控振荡器 (NCO) 以及多达四个半带抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择预置频段（最多可以选择三个频段）。通过 SPI 可编程配置文件，可以在多个 DDC 模式之间选择 AD6688 的操作。

除了 DDC 模块外，AD6688 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位，可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值，快速检测指示器会变高。由于此阈值指示器具有较低的延迟，用户可以迅速调低系统增益，从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外，AD6688 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。

用户可以根据 DDC 配置和接收逻辑器件的可接受线速，在各种单线、双线、四线和六线配置中配置基于子类 1 JESD204B 的高速串行化输出。此外，还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。

AD6688 还提供了灵活的功耗减低选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个 3 线串口接口 (SPI) 进行编程。

产品亮点

1. 宽泛的全功率带宽支持对高达 9GHz（-3dB 点）的信号进行 IF 采样。
2. 四个集成宽带抽取滤波器和 NCO 模块支持多频段接收器。
3. 通过 GPIO 引脚进行快速的 NCO 切换
4. 灵活的 SPI 接口控制多种不同的产品特性和功能，以满足特定的系统要求。
5. 可编程的快速超范围检测和信号监测。
6. 用于系统热量管理的片内温度二极管。

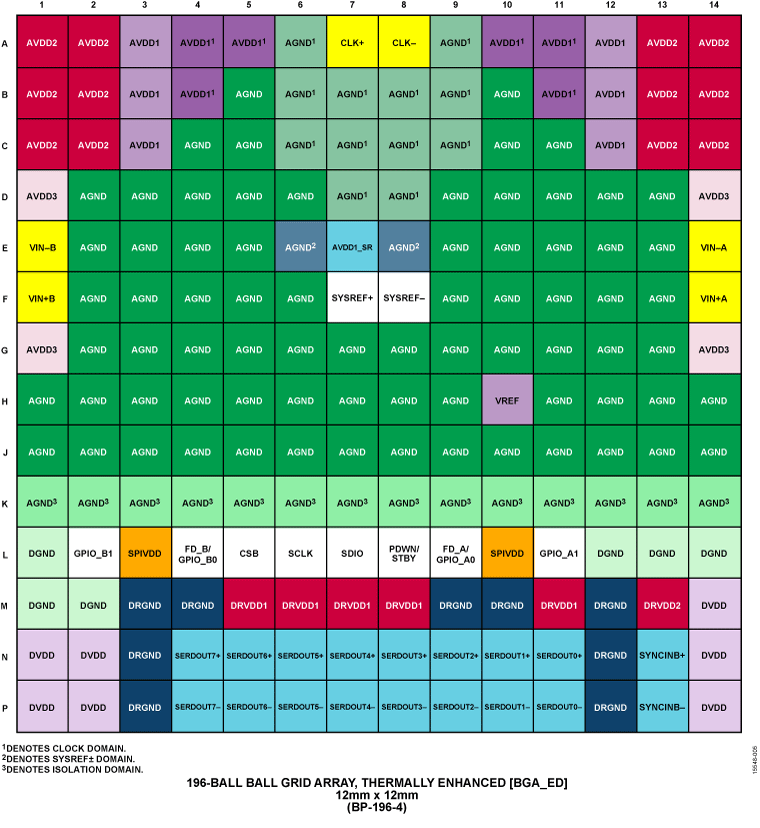

7. 12mm x 12mm 196 引脚 BGA 封装

应用

• 分集多频段、多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• DOCSIS 3.0 CMTS 上行接收路径
• HFC 数字反向路径接收器
