特性

• 采样速率：105Msps/80Msps
• 68dB SNR (高至 140MHz 输入)

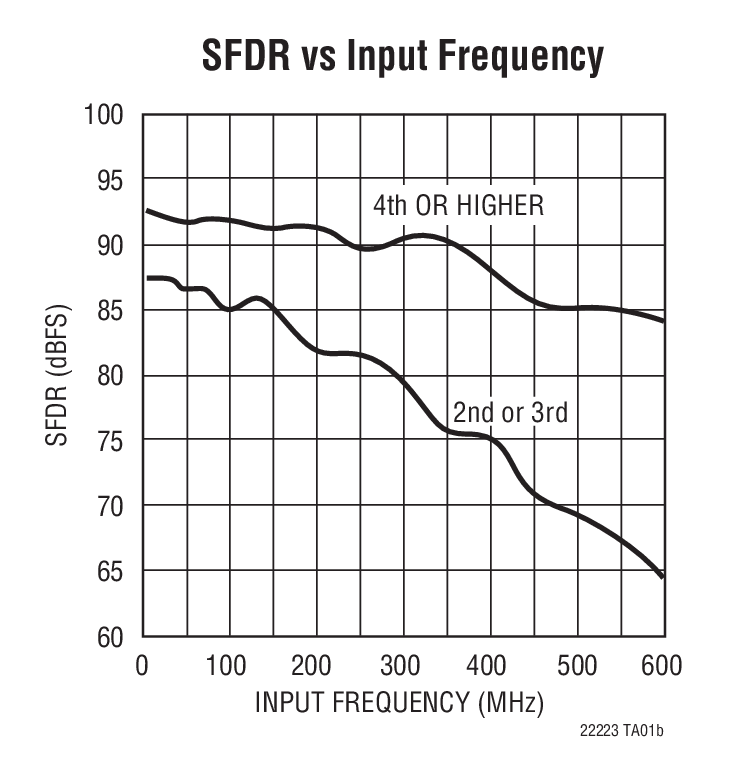

• 80dB SFDR (高至 170MHz 输入)
• 775MHz 满功率带宽采样与保持
• 单 3.3V 电源
• 低功耗：475mW/366mW
• 可选输入范围：±0.5V 或 ±1V
• 无漏失码
• 任选的时钟占空比稳定器
• 停机和“打盹”模式
• 数据就绪输出时钟
• 引脚兼容的器件系列
  • 135Msps：LTC2224 (12 位)、LTC2234 (10 位)
  • 105Msps：LTC2222 (12 位)、LTC2232 (10 位)
  • 80Msps：LTC2223 (12 位)、LTC2233 (10 位)

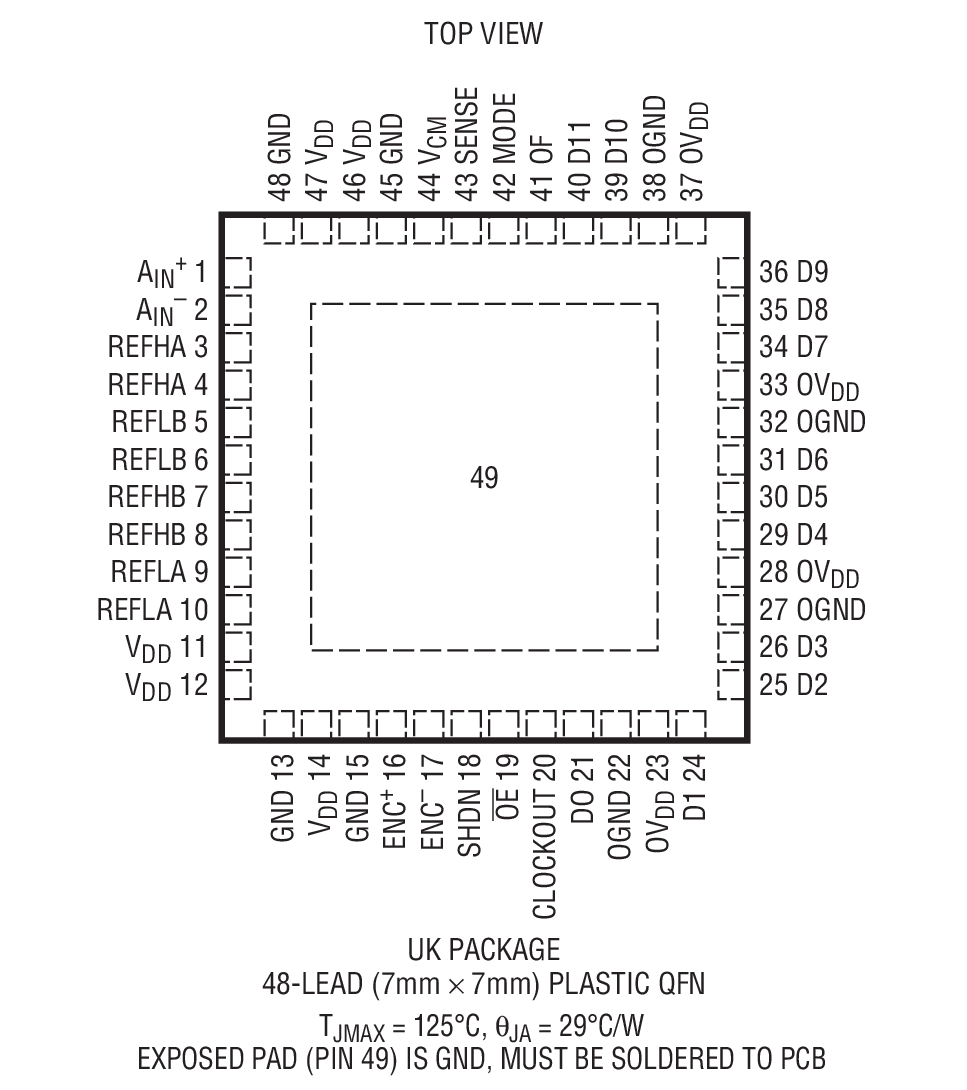

• 48 引脚 QFN 封装

产品详情和应用

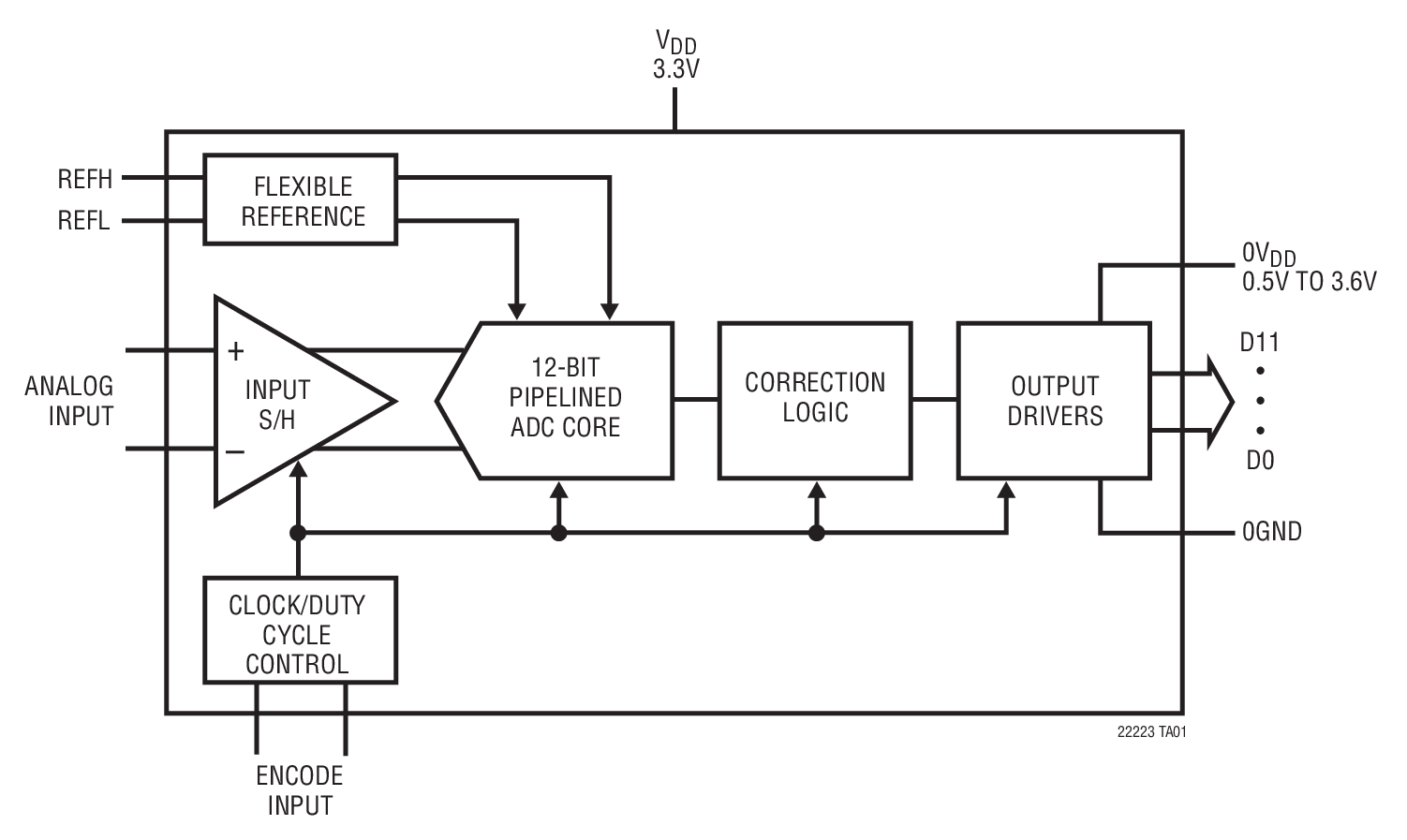

LTC^®2222 和 LTC2223 是采样速率为 105Msps/80Msps 的 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。对于要求严谨的通信应用而言，LTC2222/LTC2223 是一种完美的选择，其 AC 性能包括 68dB SNR 和 80dB 无寄生动态范围 (对于高达 170MHz 的信号频率)。0.15ps_RMS 的超低抖动允许 IF 频率进行欠采样，并获得了超卓的噪声性能。

DC 规格包括 ±0.3LSB INL (典型值)、±0.2LSB DNL (典型值) 以及整个温度范围内的无漏失码性能。转换噪声很低，仅 0.5LSB_RMS。

一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

可由正弦波、PECL、LVDS、TTL 或 CMOS 输入来对 ENC⁺ 和 ENC^- 输入进行差分和单端驱动。一个任选的时钟占空比稳定器可在全速和各种时钟占空比条件下实现高性能。

• 无线和有线宽带通信
• 电缆头端系统
• 功率放大器线性化
• 通信测试设备
