特性

• 4.5Msps 吞吐速率
• 保证 14 位，无漏失码
• 内部基准：2.048V / 4.096V 范围
• 低噪声：77.5dB SNR
• 低功率：6.2mA (在 4.5Msps 和 5V)
• 双电源范围：3V / 5V 运作
• 睡眠模式具有 <1µA 的典型电源电流
• 可快速唤醒的打盹模式 (在单个转换周期之内)
• 单独的 1.8V 至 5V 数字 I/O 电源
• 高速 SPI 兼容型串行 I/O
• 保证工作温度范围：-40°C 至 125°C

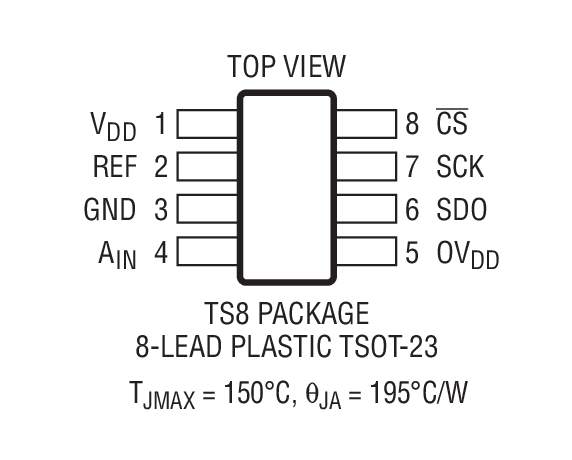

• 8 引脚 TSOT-23 封装




产品详情和应用

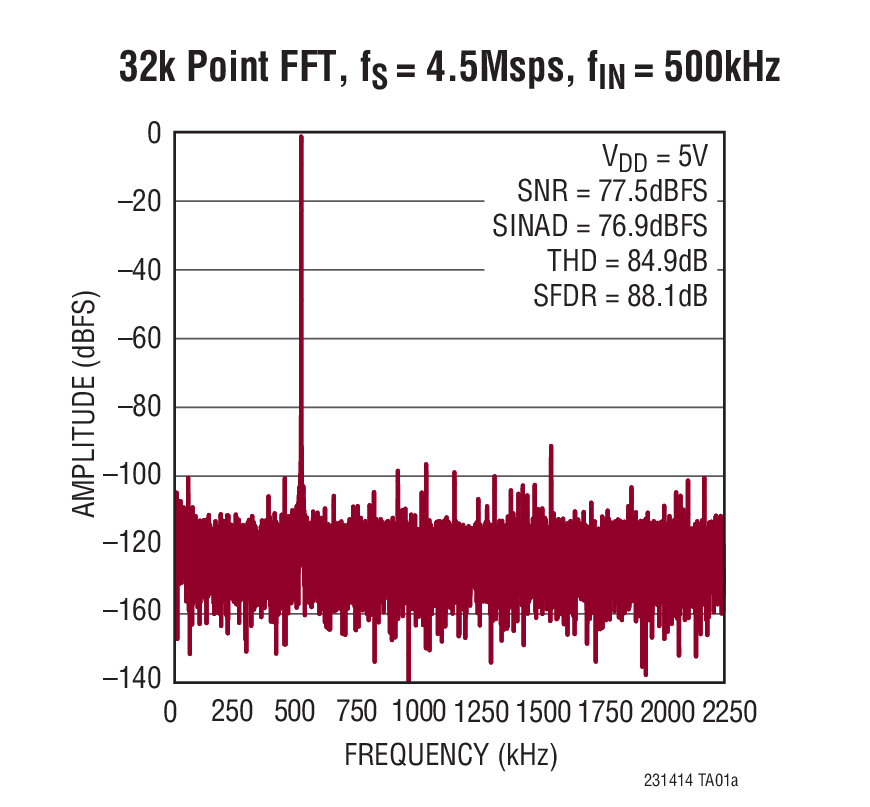

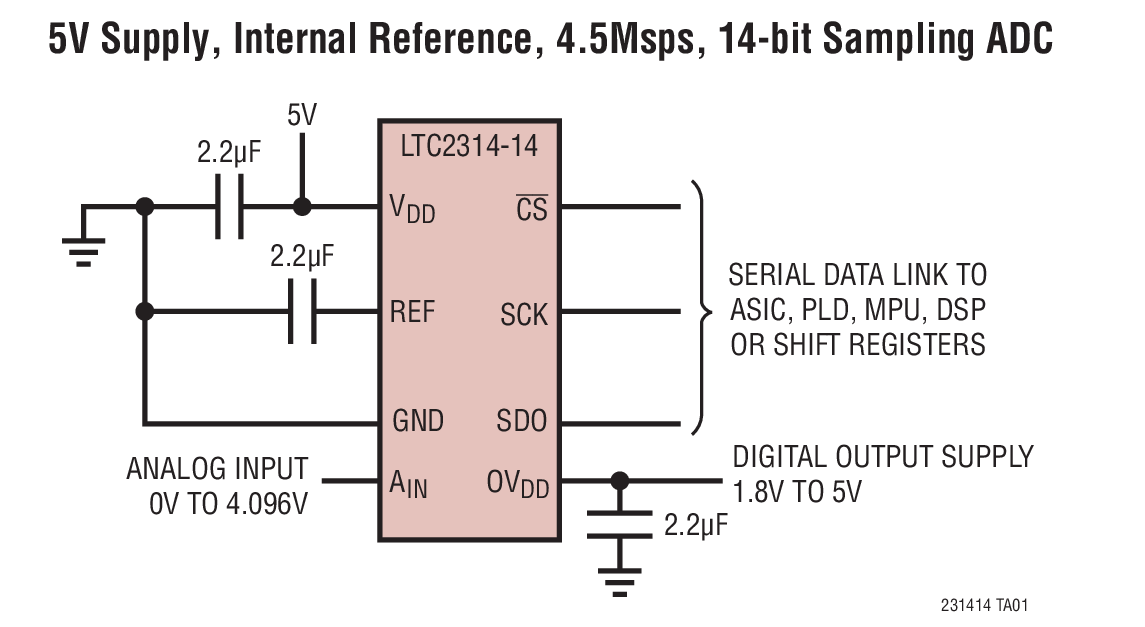

LTC^®2314-14 是一款 14 位、4.5Msps、串行采样 A/D 转换器，其在 2.7V 至 5.25V 的宽可调模拟电源电压范围内的吸收电流仅为 6.2mA。LTC2314-14 包含一个集成型带隙和基准缓冲器，可提供一款低成本、高性能 (20ppm/ºC 最大值) 和节省空间的应用解决方案。LTC2314-14 在对一个 500kHz 输入频率进行采样时实现了 77dB SINAD 和 -85dB THD 的出色 AC 性能。极高的采样速率与功率之比值使 LTC2314-14 非常适合于紧凑、低功率的高速系统。另外，LTC2314-14 还提供了打盹和睡眠模式，以在系统内部进一步优化器件的功耗。

LTC2314-14 具有一个支持 1.8V、2.5V、3V 和 5V 逻辑的高速 SPI 兼容型串行接口。4.5Msps 的高吞吐速率使 LTC2314-14 成为众多高速应用的理想选择。

• 通信系统
• 高速数据采集
• 手持式终端接口
• 医疗成像
• 不间断电源
• 电池供电式系统
• 汽车
