特性

产品详情和应用

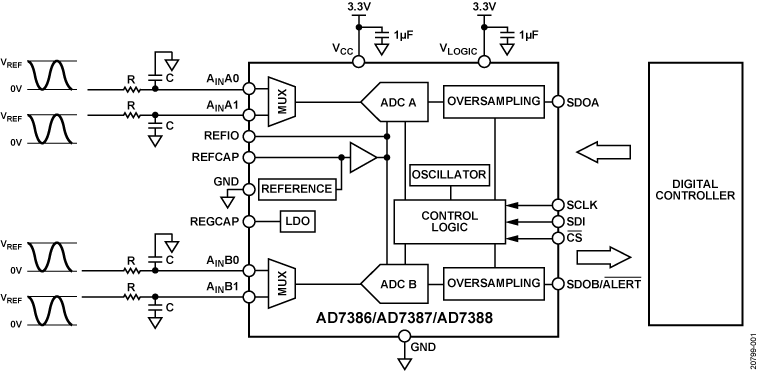

AD7386/AD7387/AD7388 是 16 位、14 位和 12 位双路同步采样高速逐次逼近寄存器 (SAR) 模数转换器 (ADC)，采用 3.0 V 至 3.6 V 电源供电，吞吐速率最高可达 4 MSPS。模拟输入类型是单端输入，并在 CS 的下降沿进行采样和转换。

AD7386/AD7387/AD7388 具有片内时序控制器和集成式片内过采样模块，可改善低带宽下的动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 连接。AD7386 使用单独的逻辑电源，与 1.8 V、2.5 V 和 3.3 V 接口兼容。

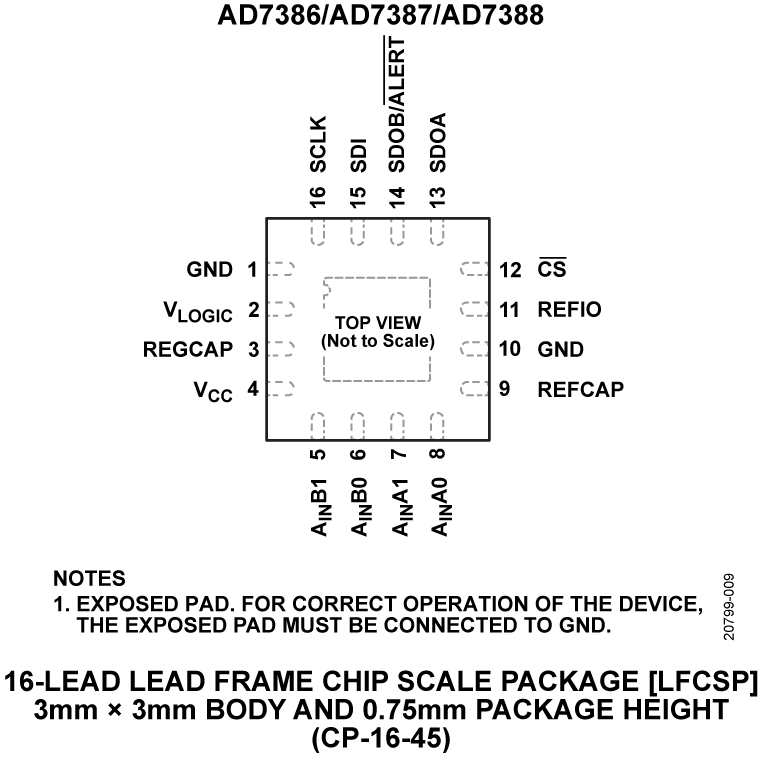

AD7386/AD7387/AD7388 采用 16 引脚 LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。

产品特色

1. 4 通道双路同步采样 ADC。
2. 引脚兼容的产品系列。
3. 4 MSPS 的高吞吐速率。
4. 紧凑型 3 mm × 3 mm LFCSP 封装。
5. 集成式过采样模块可提高动态范围和 SNR，并降低 SCLK 速度要求。
6. 单端模拟输入。
7. 小的采样电容器可降低放大器驱动负荷。
