特性

• +3.0V至+3.6V单电源供电
• 4个(MAX113)或8个(MAX117)模拟输入通道
• 低功耗：
  • 1.5mA（工作模式）
  • 1µA（关断模式）
• 总不可调整误差 < 1LSB
• 快速转换时间：每通道1.8µs
• 无需外部时钟
• 内部采样/保持
• 比率基准电压输入
• 内部连接的第8通道用于监控基准电压(MAX117)

产品详情和应用

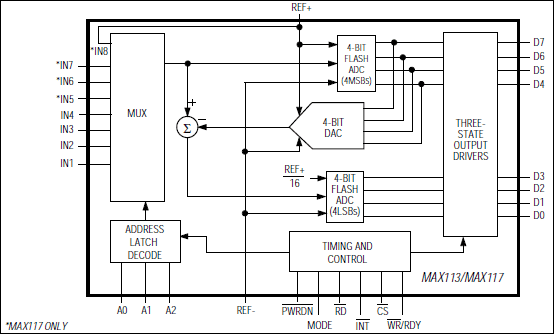

MAX113/MAX117是微处理器兼容的8位、4通道和8通道模数转换器(ADC)。它们采用+3V单电源供电，并使用半Flash技术实现1.8µs的转换时间(400ksps)。关断引脚（低电平有效PWRDN）可将电流消耗降至1µA（典型值）。这些器件可在不到900ns的时间内从关断模式恢复为正常工作模式，从而大幅降低了Burst Mode^®应用中的电源电流。（在突发模式下，ADC以指定的时间间隔从低功耗状态唤醒以对模拟输入信号进行采样。）两个转换器都具有采样/保持功能，便于ADC对快速模拟信号进行数字化。

ADC无需外部接口逻辑即可显示为存储器位置或I/O端口，从而简化了微处理器(µP)接口。数据输出使用锁存三态缓冲电路直接连接到8位并行µP数据总线或系统输入端口。MAX113/MAX117输入/基准电压配置支持比率操作。

4通道MAX113采用24引脚DIP或SSOP封装。8通道MAX117采用28引脚DIP或SSOP封装。对于+5V应用，请参考MAX114/MAX118数据手册。

应用

• 电池供电应用
• 通信系统
• 便携式设备
• 远程数据采集
• 系统运行状态监控
