特性

• 较高的直流/交流精度，提高测量质量
  • 18位分辨率无失码
  • 500ksps吞吐率，无流水线延时/延迟
  • 94.6dB SNR和-101.4dB THD @ 10kHz
  • 1.6 LSB_RMS转换噪声
  • ±0.5 LSB DNL (典型值)和±2.8 LSB INL (典型值)
• 高度集成的ADC,节省成本和空间
  • 6ppm/°C内部基准
  • 内部基准缓冲器
  • ±5V双极性模拟输入范围
• 宽电源范围和低功耗，简化电源设计
  • 5V模拟电源
  • 2.3V至5V数字电源
  • 25.8mW功耗 @ 500ksps
  • 关断模式下耗流仅为10µA
• 支持多种行业标准的串口以及小型封装，减小整体尺寸
  • SPI/QSPI™/MICROWIRE^®/DSP兼容串口
  • 3mm x 3mm、微小、12引脚、TDFN封装

产品详情和应用

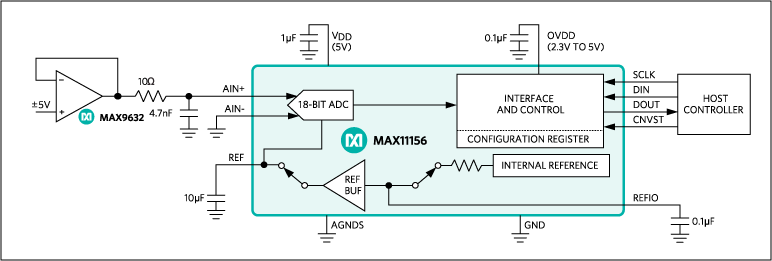

MAX11156 18位、500ksps、SAR ADC具有优异的交流和直流性能，支持双极性输入范围，具有小尺寸、内置基准等特性。MAX11156采用单5V电源供电，可测量± (10V_P-P)输入范围的信号。专有的电荷泵架构允许直接采样高阻信号源。MAX11156集成可选的基准，带内部缓冲器，从而节省了成本和空间。

这款ADC提供高达94.6dB的SNR和-105dB THD (典型值)。MAX11156保证18位无失码和±2.5 LSB INL (典型值)。

MAX11156通过SPI兼容串行接口通信，工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊链形式连接多个ADC，用于多通道应用；器件提供“忙”指示选项，简化系统同步和定时。

MAX11156采用12引脚、3mm x 3mm、TDFN封装，工作于-40°C至+85°C温度范围。

应用

• 自动测试设备
• 数据采集系统
• 工业控制系统/处理控制
• 医疗仪表
