特性

产品详情和应用

ADE7755是一款高精度、电能计量IC。 该产品的技术规格超越了IEC 1036标准所列的精度要求。

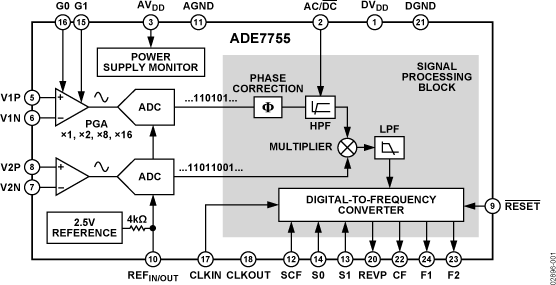

ADE7755采用的模拟电路是ADC和基准电压源电路。 所有其它信号处理（例如，乘法和滤波）都在数字域中实现。 这种方式能够始终在极端环境条件下提供出色的稳定性和精度。

ADE7755在低频输出F1和F2上提供平均有功功率信息。 上述逻辑输出可用于直接驱动机电计数器或与MCU接口。 CF逻辑输出提供瞬时有功功率信息。 该输出设计用于校准或与MCU接口。

ADE7755在AVDD电源引脚上有一个电源监控电路。 在AVDD上的电源电压达到4 V之前，器件处于复位状态。如果电源电压降至4 V以下，ADE7755复位并且F1、F2和CF上不发出脉冲。

无论通道1中的HPF打开或关闭，内部相位匹配电路均确保电压和电流通道相位匹配。 内部空载阈值确保空载时ADE7755不会出现爬电现象。

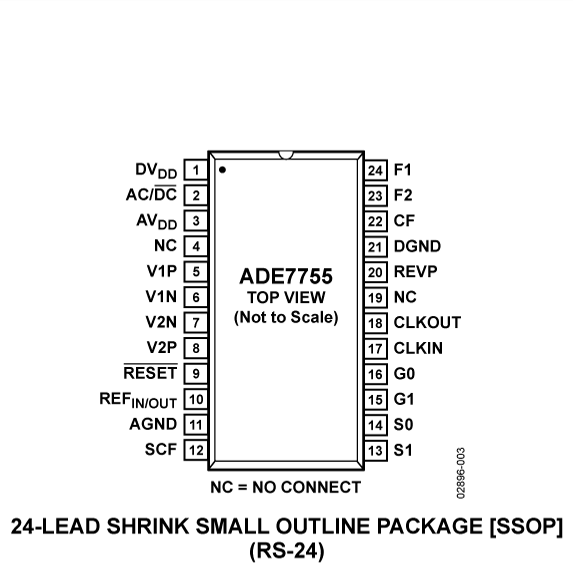

ADE7755采用24引脚SSOP封装。
