推荐用于新设计
特性
- 易于驱动
- 降低模拟输入和参考驱动器要求
- 片上参考缓冲器（仅限 WLCSP）
- 每个模拟输入上的过压保护高达 5 mA
- 漫长的收购阶段，≥71.5% (715 ns/1000 ns) 的周期时间在 1 MSPS
- 高性能
- 采样率：500 kSPS (AD4697) 或 1 MSPS (AD4698)
- 积分非线性：±1 LSB（最大值）
- 保证 16 位、无失码
- SINAD：93分贝典型IN=1 kHz
- 动态范围过采样：111.2 dB, OSR = 64
- 小尺寸、高通道密度
- 24 引脚 4.00 mm × 4.00 mm LFCSP
- 36 引线 2.960 毫米×2.960 毫米 WLCSP
- Easy Drive 功能支持使用更少组件的系统级设计
- 增强型数字功能
- 首次转换准确，无延迟或流水线延迟
- 快速转换时间和双/四 SDO 模式允许低 SPI 时钟速率
- 可定制的通道时序控制器
- 片内过采样和抽取
- 阈值检测警报
- 失调和增益校正
- 自主转换（自动循环）模式
- 1.14 V 至 1.98 V 逻辑 SPI
- 低功耗
- 8 mW 在 fS= 1 MSPS 和 4 mW 在 fS = 500 kSPS
- 4.μW 禁用内部 LDO 时的待机功耗
- 内部 LDO 支持 2.7 V 至 5.5 V 的单模拟电源运行
- 宽工作温度范围：−40°C 至 +125°C
产品详情和应用
AD4697/AD4698 是紧凑、高精度、低功耗的8通道16位500 kSPS/1 MSPS多路复用输入精密逐次逼近寄存器(SAR)模数转换器(ADC)，具备轻松驱动特性和丰富的数字功能。

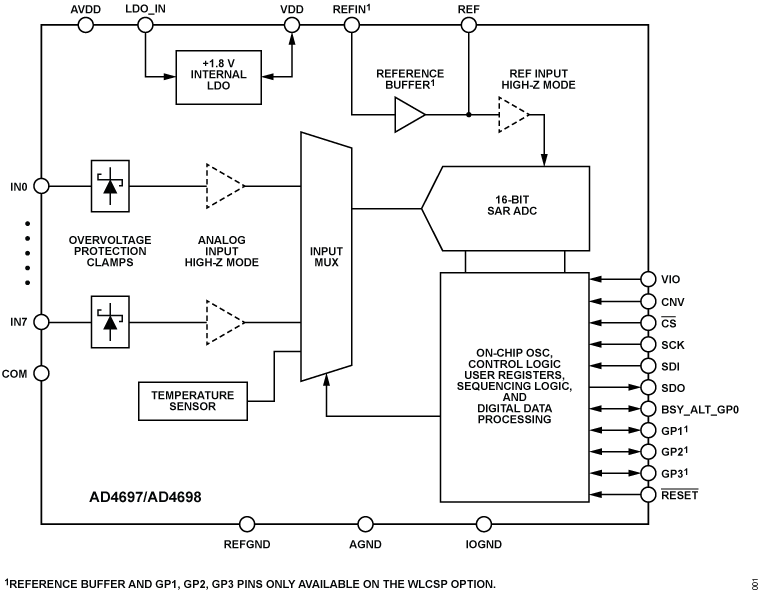

AD4697/AD4698非常适合用在空间有限的多通道精密数据采集系统和监测电路中。AD4697/AD4698采用无失码的真正16位SAR ADC内核、8通道低串扰多路复用器、灵活的通道时序控制器、过压保护箝位电路（每个模拟输入端）、片内过采样和抽取、阈值检测和警报指示器，以及自动转换（自动循环）模式。
AD4697/AD4698轻松驱动特性降低了模拟前端(AFE)和参考电路的驱动要求。模拟输入高阻模式和基准电压源输入高阻模式消除了对专用的高速ADC驱动器和基准电压源缓冲器的需求，可以简化系统设计、减少组件数量和增加通道密度。AD4698的WLCSP选项包含一个内部基准电压缓冲器，该缓冲器提供真正的缓冲基准电压输入。
每个模拟输入上的输入过压保护箝位可以保护AD4697/AD4698免受过压事件影响，防止一个通道上的过压事件降低其他通道的性能（参考数据手册中的图27）。
先进的数字功能使得AD4697/AD4698可以与多种低功耗数字主机兼容。低串行外设接口(SPI)时钟速率要求、片内可自定义的通道时序控制器，以及过采样和抽取帮助减轻了数字主机系统的负担。自动循环模式和阈值检测功能支持自动实施转换并基于通道特定的阈值限值生成警报，以实现低功耗的中断驱动固件设计。

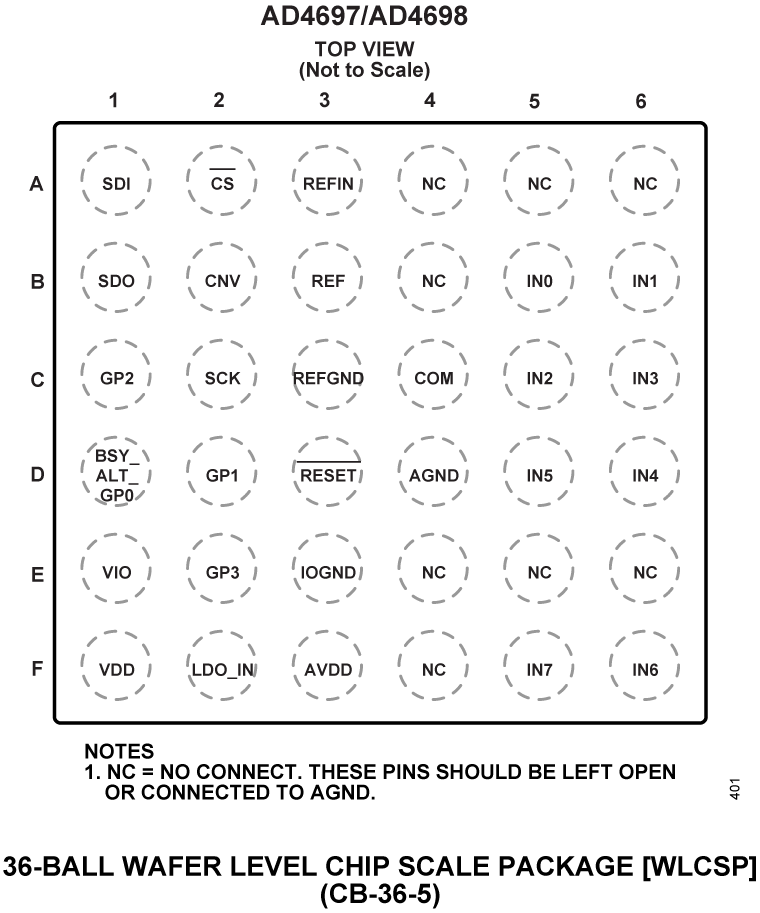

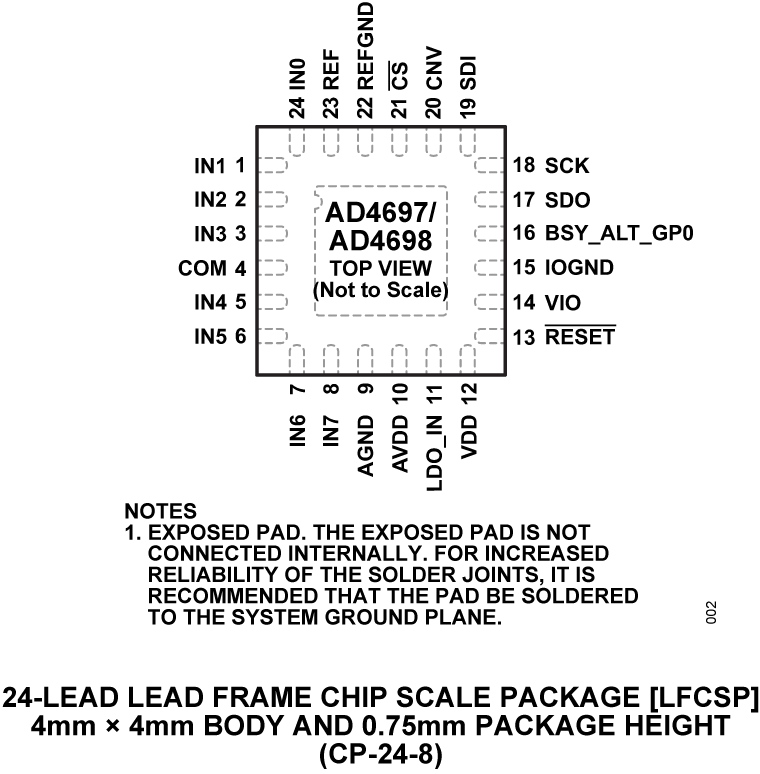

AD4697/AD4698采用4.00 mm × 4.00 mm 24引脚架构芯片级封装(LFCSP)，AD4698采用2.960 mm × 2.960 mm 36引脚晶圆级芯片级封装(WLCSP)。所有封装的工作温度范围为−40°C至+125°C。
应用
- 光电二极管监控
- 医疗仪器
- 生命体征监测
- 电子测试与测量
- 自动测试设备
- 仪器仪表和过程控制
- 电池供电设备
