ADI亚德诺 AD6645 产品介绍
2026-03-09
0次
特性
- 信噪比(SNR)：75 dB（fIN为 15 MHz，最高105 MSPS）
- 信噪比(SNR)：72 dB（ fIN为200 MHz，最高105 MSPS）
- 无杂散动态范围(SFDR)：89 dBc（ fIN为 70 MHz，最高105 MSPS）
- 多音无杂散动态范围(SFDR)：100 dBFS
- 中频采样频率高达200 MHz
- 采样抖动：0.1 ps
- 功耗：1.5 W
- 差分模拟输入
- 与AD6644 引脚兼容
- 二进制补码数字输出格式
- 3.3 V CMOS 兼容
- 提供数据就绪指示(DataReady)，可实现锁存输出
产品详情和应用
AD6645是一款高速、高性能、14位单芯片模数转换器。芯片上集成了全部必需功能，包括采样保持器(T/H)和基准电压源，可提供完整的信号转换解决方案。该器件提供CMOS兼容型数字输出。它是宽带ADC系列继AD9042 (12位, 41 MSPS)、 AD6640 (12位, 65 MSPS, 中频采样)和AD6644（14位、40 MSPS/65 MSPS）之后的第四代产品。
AD6645是ADI公司SoftCell®收发器芯片组的一部分，专为多通道、多模式接收机而设计。它在第二奈奎斯特频带内保持100 dB的多音无杂散动态范围(SFDR)，这一性能突破可减轻多模式数字接收机（软件无线电）的负担，使之不再受制于ADC。噪声性能非常出色，第一奈奎斯特频带内的信噪比典型值为74.5 dB。

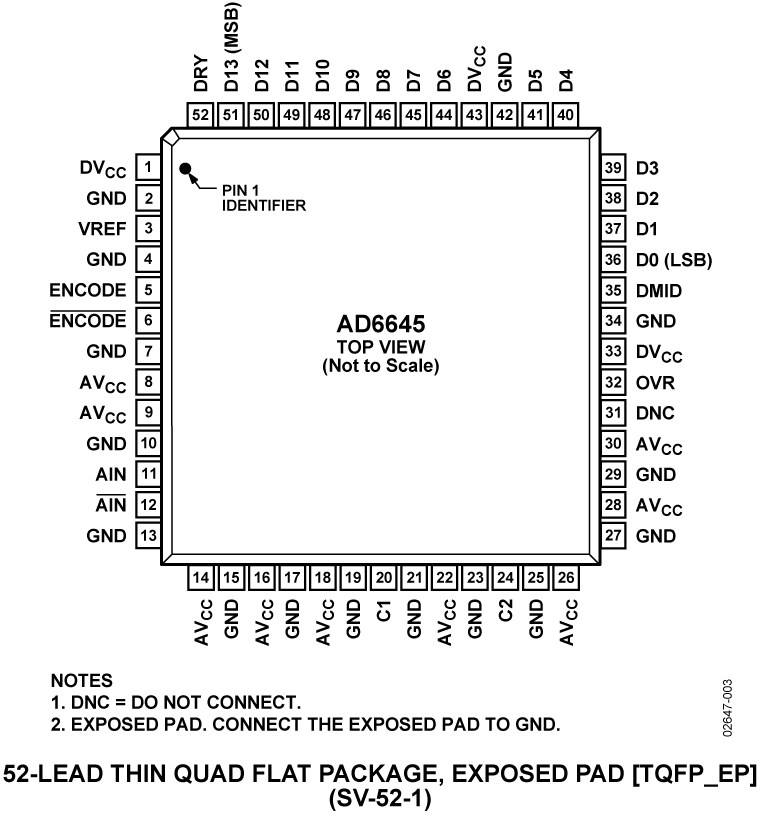

AD6645采用ADI公司的超快速互补双极性(XFCB)工艺制造，并使用创新的多通电路架构。它采用散热增强型52引脚PowerQuad 4 (LQFP_PQ4)封装，80 MSPS时额定温度范围为−40°C至+85°C，105 MSPS时为−10°C至+85°C。
产品聚焦
- 中频采样。AD6645在最高200 MHz的输入频率范围内保持出色的交流性能，适用于多载波3G宽带蜂窝中频采样接收机。
- 引脚兼容性。该ADC与14位、40 MSPS/65 MSPS ADC AD6644具有相同的尺寸和引脚布局。
- SFDR性能和过采样。多音SFDR性能达100 dBFS，可以降低高端RF元件的要求，支持使用AD6620, AD6624/AD6624A或AD6636等接收信号处理器。
应用
- 多通道、多模式接收机
- 基站基础设施
- AMPS, IS-136, CDMA, GSM, WCDMA
- 单通道数字接收机
- 天线阵列处理
- 通信仪器
- 雷达、红外成像
- 仪器仪表
数据手册, Rev. D, 10/08
