ADI亚德诺 AD7734 产品介绍
2026-03-09
0次
特性
- 高分辨率ADC
24位无失码
±0.0025%非线性度 - 优化快速通道开关
18位p-p分辨率（21位有效位、500 Hz）
16位p-p分辨率（19位有效位、2 kHz）
14位p-p分辨率（18位有效位、15 kHz）
片内按通道系统校准
- 4个单端模拟输入：
输入范围：+5 V、±5 V、+10 V、±10 V
耐过压
最高±16.5 V（不影响邻近通道时）
绝对最高电压可达±50 V - 欲了解更多特性，请参考数据手册
产品详情和应用

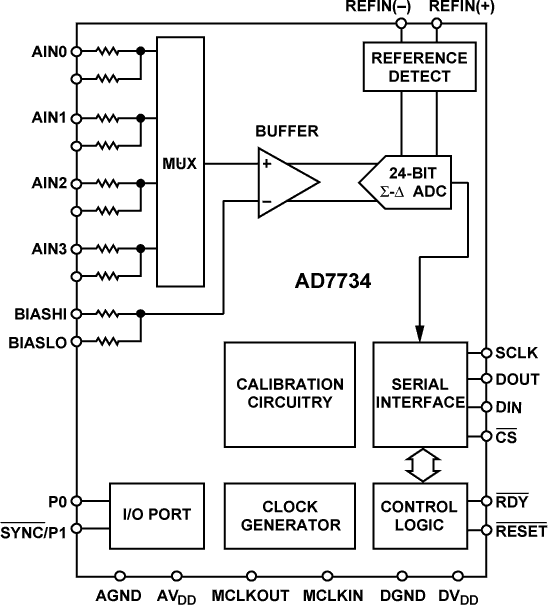

AD7734是一款高精度、高吞吐量模拟前端，可实现真16位峰－峰值分辨率，及500 µs总转换时间（2 kHz通道切换），非常适合高分辨率多路复用应用。
用户可通过简易数字接口对该器件进行配置，从而平衡噪声性能与数据吞吐量，实现最高15.4 kHz的转换速率。
该模拟前端具有4个单端输入通道，采用+5 V单模拟电源供电时可接受最高±10 V的单极性或真双极性输入范围。AD7732拥有超量程和欠量程检测功能，在不降低邻近通道性能的同时，可接受最高±16.5 V过压模拟输入。
差分基准电压输入具有“无基准电压”检测功能。此款ADC还支持按通道进行系统校准选项。数字串行接口可配置用于三线式操作，并且与微控制器和数字信号处理器兼容。所有接口输入均为施密特触发式。
额定工作温度范围为−40°C至+105°C扩展工业温度范围。
AD7734系列的其他器件为AD7732和AD7738。
AD7732与AD7734类似，但其模拟前端具有两个全差分输入通道。
AD7738模拟前端可配置为四个全差分或八个单端输入通道，包含0.625V至2.5V双极性/单极性输入范围，接受范围在200mV至AVDD-300mV内的共模输入电压。AD7738同时提供多路复用器的输出引脚，方便用户在ADC输入信号之前，可预先进行增益编程或信号调理。
应用
- PLC/DCS
- 多路复用应用
- 过程控制
- 工业仪器仪表
