ADI亚德诺 AD7923 产品介绍
2026-03-09
0次
特性
- 高吞吐速率：200 kSPS
- 额定电压（AVDD）：2.7 V至5.25 V
- 低功耗：
- 3.6 mW（最大值、200 kSPS、3 V电源）
-7.5 mW（最大值、200 kSPS、5 V电源） - 4个带序列器的（单端）输入
- 宽输入带宽
- 信噪比70 dB（最小值，50 kHz输入频率）
- 灵活的功耗/串行时钟速度管理
- 无流水线延迟
- 高速串行接口：
SPI®/QSPI™/MICROWIRE™/DSP兼容 - 关断模式：0.5 μA（最大值）

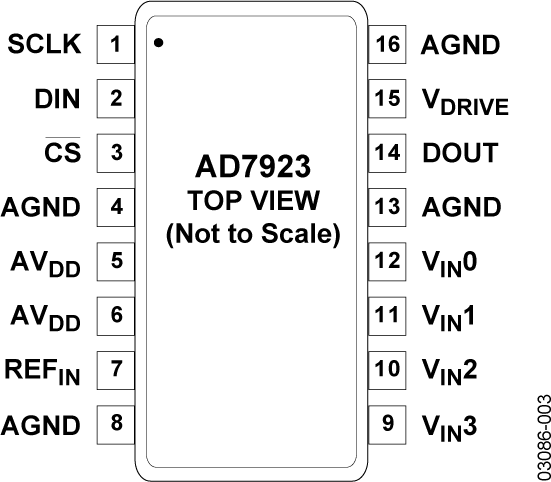

- 16引脚TSSOP封装
- 通过汽车应用认证
AD7923-EP支持防务和航空航天应用（AQEC标准）
- 下载AD7923-EP (Rev 0)数据手册(pdf) (pdf)
- 军用温度范围
（−55°C至+125°C） - 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12647 DSCC图纸号
产品详情和应用

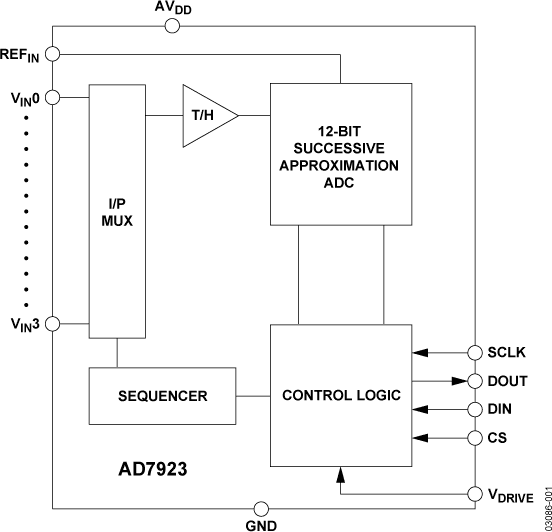

AD7923是一款12位、高速、低功耗、4通道、逐次逼近型(SAR) ADC。 采用2.7 V至5.25 V单电源供电，最高吞吐量为200 kSPS。 该器件内置一个低噪声、宽带宽采样保持放大器，可处理高于8 MHz的输入频率。
转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。 输入信号在CS的下降沿进行采样，而转换同时在此处启动。
AD7923采用先进的设计技术，可在最高吞吐速率下实现极低的功耗。 在最高吞吐速率下，采用3 V电源时，最大功耗为1.2 mA；采用5V电源时，最大功耗为1.5 mA。
通过配置控制寄存器，模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用标准二进制或二进制补码输出编码。 AD7923具有4个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。
AD7923的转换时间取决于串行时钟、SCLK、频率，该时钟同时用作转换控制的主时钟。 SCLK频率为20 MHz 时，转换时间可缩短至800 ns。
