特性

产品详情和应用

AD9236是一款单芯片、12位、80 MSPS模数转换器（ADC），采用3 V单电源供电，内置一个高性能采样保持放大器（SHA）和基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9236的功耗有所降低，适用于通信、成像和医疗超声等应用。

采用一个单端时钟输入来控制所有内部转换周期。一个占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的性能。数字输出数据格式为标准二进制或二进制补码。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

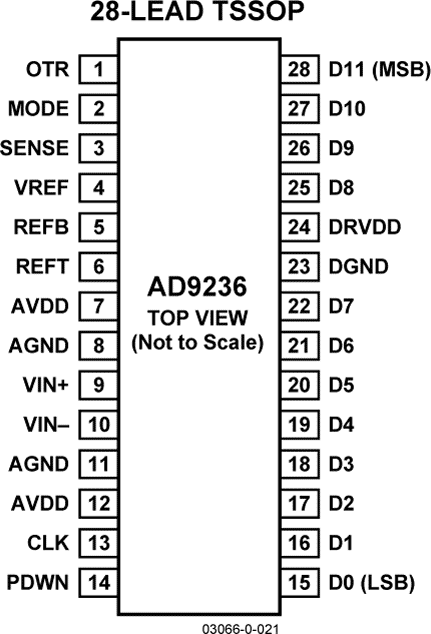

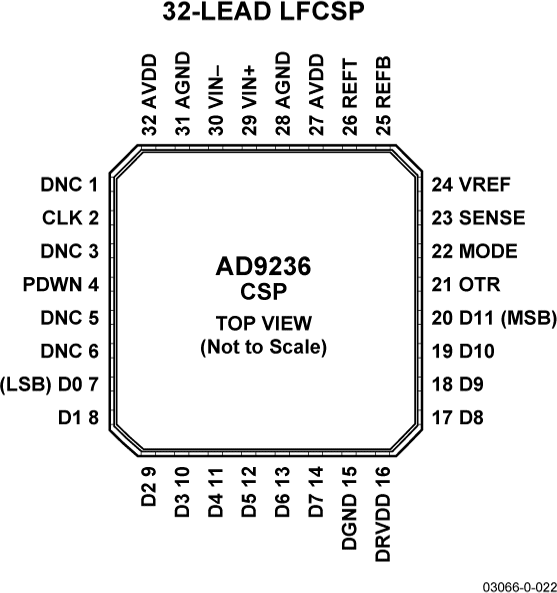

AD9236采用先进的CMOS工艺制造，提供28引脚TSSOP和32引脚LFCSP两种封装，额定温度范围为-40°C至+85°C工业温度范围。
