特性

• 直接IF采样高达400MHz
• 优异的动态性能
  • f_IN = 70MHz/175MHz时，74.1dB/72.5dB SNR
  • f_IN = 70MHz/175MHz时，83.4dBc/79.5dBc SFDR
• 3.3V低功耗工作
  • 637mW (差分时钟模式)
  • 610mW (单端时钟模式)
• 全差分或单端模拟输入
• 可调差分模拟输入电压范围
• 750MHz输入带宽
• 可调、内部或外部、共享基准
• 差分或单端时钟
• 可接受25%至75%的时钟占空比变化
• 用户可选DIV2和DIV4时钟模式
• 关断模式
• 二元补码或格雷码格式的CMOS输出
• 超量程和数据有效指示
• 紧凑、68引脚薄型QFN封装
• 提供12位兼容型号(MAX12527)
• 可提供评估板(请定购MAX12557EVKIT)

产品详情和应用

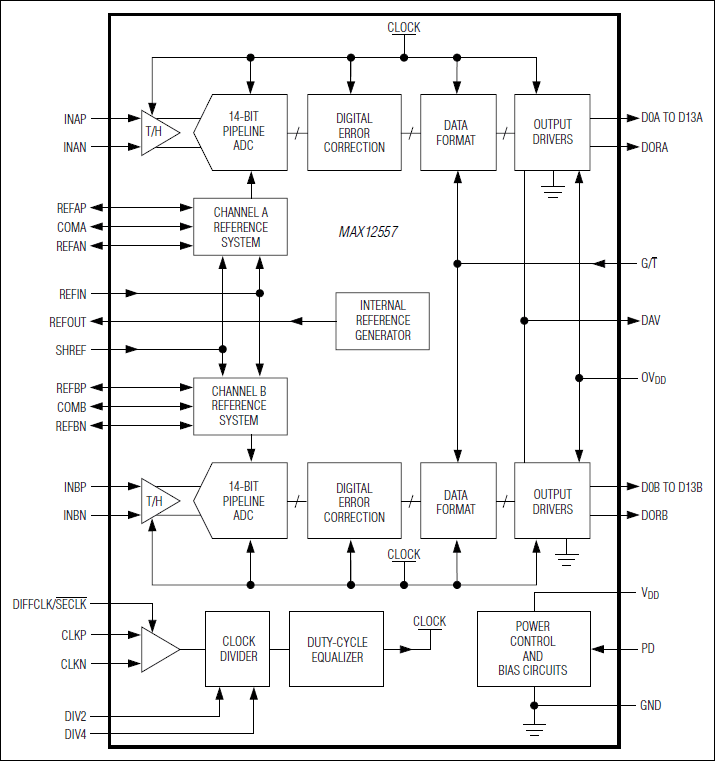

MAX12557是双路、3.3V、14位模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入，用于驱动内部量化器。MAX12557针对低功耗、小尺寸和高动态性能进行了优化，适合中频(IF)和基带采样应用。该双路ADC由3.3V单电源供电，功耗仅为610mW，输入频率为175MHz时，信噪比(SNR)典型值可达72.5dB。T/H输入级可接收最大频率400MHz的单端或差分输入。除低功耗特性外，MAX12557还提供166µW的空闲周期关断模式，以进一步降低功耗。

MAX12557具有灵活的基准结构，可使用内部2.048V带隙基准，也可使用外部基准，并且两个ADC可共享基准。其基准结构允许满量程模拟输入范围在±0.35V至±1.15V间调整。MAX12557提供的共模基准可简化设计，减少差分模拟输入电路中外围元件数量。

MAX12557支持单端和差分时钟输入。用户可选择2分频(DIV2)或4分频(DIV4)模式，以实现灵活的设计并消除时钟抖动的负面影响。ADC内部占空比均衡器(DCE)可在较大范围内补偿时钟占空比变化。

MAX12557提供两路并行、14位宽、CMOS兼容输出。数字输出格式由引脚选择，可为二元补码或格雷码。数字输出采用1.7V至3.6V电源单独供电，可灵活实现与各种逻辑电平的接口。MAX12557提供带裸焊盘(EP)的10mm x 10mm x 0.8mm, 68引脚薄型QFN封装, 规定用于扩展温度范围(-40°C至+85°C)。

应用

• 数字机顶盒
• I/Q接收器
• 中频与基带通信接收器：蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
• 低功耗数据采集
• 便携式仪表
• 超声和医学成像
