ADI亚德诺 ADPD4000 产品介绍
2026-03-09
0次
特性
- 多模式模拟前端
- 8 个输入通道，具有多种工作模式以适应以下测量：PPG、ECG、EDA、阻抗和温度
- 可同步采样的双通道处理
- 12 个可编程时隙，适用于同步传感器测量
- 灵活的输入多路复用，支持差分和单端传感器测量
- 8 个发光二极管驱动器，可以同时驱动其中 4 个
- 灵活的采样速率：0.004 Hz 至 9 kHz（使用内部振荡器）
- 片内数字滤波
- 发射和接收信号链的 SNR：90 dB
- 环境光抑制：60 dB 至 1 kHz
- 总 LED 驱动电流为 400 mA
- 总系统功耗：50 µW（混合 LED 和 AFE 功率），75 dB SNR 时连续 PPG 测量，25 Hz ODR，100 nA/mA CTR
- 支持 SPI 和 I2C 通信
- 256 字节 FIFO
产品详情和应用

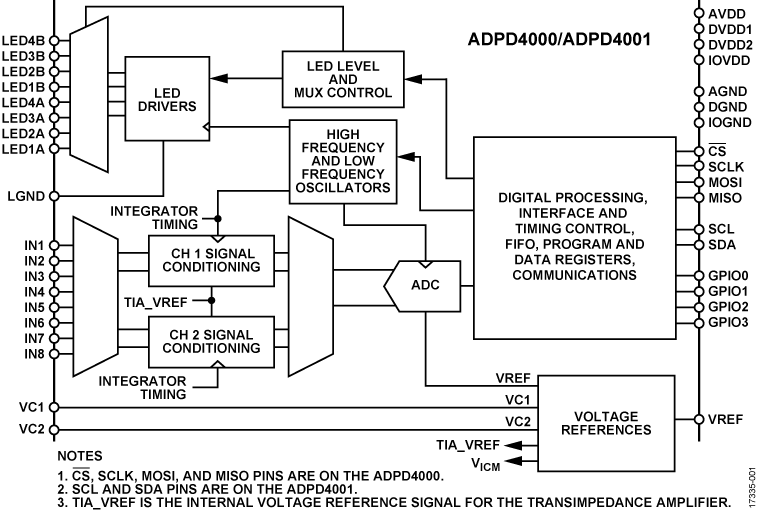

ADPD4000/ADPD4001 可作为完整的多模式传感器前端运行，从而激励多达八个 LED 并在多达八个单独的电流输入上测量返回信号。提供十二个时隙，每个采样周期支持 12 次单独的测量。
数据输出和功能配置采用 ADPD4001 上的 I2C 接口或 ADPD4000 上的串行端口接口 (SPI)。控制电路包括灵活的 LED 信号传递和同步检测功能。这些套件使用 1.8 V 模拟内核和 1.8 V/3.3 V 兼容数字输入/输出 (I/O)。
模拟前端 (AFE) 可抑制来自异步调制干扰导致的信号失调和破坏（通常由环境光所致），而无需使用光学滤波器或外部控制的直流消除电路。提供多种工作模式，可以将 ADPD4000/ADPD4001 用作光电二极管、生物电势电极、电阻、电容和温度传感器同步测量的传感器中心。
ADPD4000/ADPD4001 采用 3.11 mm × 2.14 mm 0.4 mm 间距 33 球 WLCSP 和 35 球 WLCSP 封装。
有关 ADPD4000/ADPD4001 的更多信息，请通过 optical_sensors@analog.com 与 ADI 公司联系。
应用
- 可穿戴健康和保健监护仪：心率监护仪 (HRM)、心率变异性 (HRV)、应力、血压估测、血氧饱和度 (SpO2)、水分、身体成份
- 工业监测：一氧化碳 (CO)、二氧化碳 (CO2)、烟雾和气溶胶探测
- 家庭患者监护
