ADI亚德诺 AD7610 产品介绍

2026-03-09 0次

特性

多引脚/软件可编程输入范围：5 V、10 V、±5 V、±10 V
输入范围/模式选择：引脚或串行SPI^®兼容
吞吐速率：250 kSPS
16位分辨率、无失码
INL：典型值±0.75 LSB，最大值±1.5 LSB（FSR的±23 ppm）
SNR：94 dB (2 kHz)
iCMOS^{®工艺技术}
5 V内部基准电压源：典型漂移3 ppm/°C

片内温度传感器
无流水线延迟（SAR架构）
并行（16位或8位总线）和串行5 V/3.3 V接口
SPI^®/QSPI^™/MICROWIRE^™/DSP兼容
功耗

90 mW @ 250 kSPS
10 mW @ 1 kSPS

48引脚LQFP和LFCSP(7 mm × 7 mm)封装

产品详情和应用

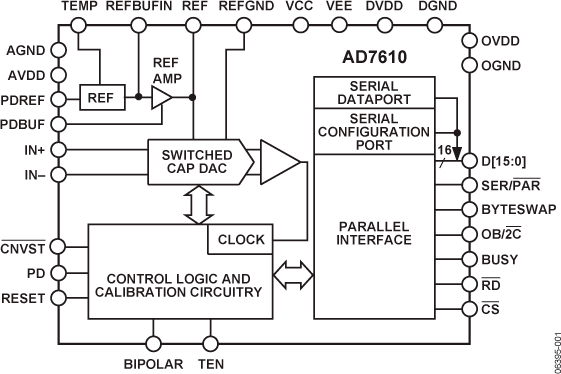

AD7610是一款16位电荷再分配逐次逼近型寄存器（SAR）架构的模数转换器（ADC），采用ADI公司的iCMOS高电压工艺制造。该器件的输入范围和工作模式可通过硬件或专用只写串行配置端口来配置。AD7610内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源（和缓冲）、纠错电路，以及串行和并行系统接口端口。在CNVST的下降沿，它对IN+和IN-之间的电压差进行采样。AD7610采用四种不同的模拟输入范围：0 V至5 V、0 V至10 V、±5 V和±10 V，功耗与吞吐量呈线性比例关系。该器件提供无铅48引脚薄型四方扁平封装（LQFP）和引脚架构芯片级封装（LFCSP_VQ）两种形式。工作温度范围为-40°C至+85°C。

应用

过程控制
医疗仪器
高速数据采集
数字信号处理
仪器仪表
频谱分析
自动测试设备
