特性

• 2.5Msps 吞吐速率
• ±1LSB INL (最大值)
• 保证 16 位，无漏失码

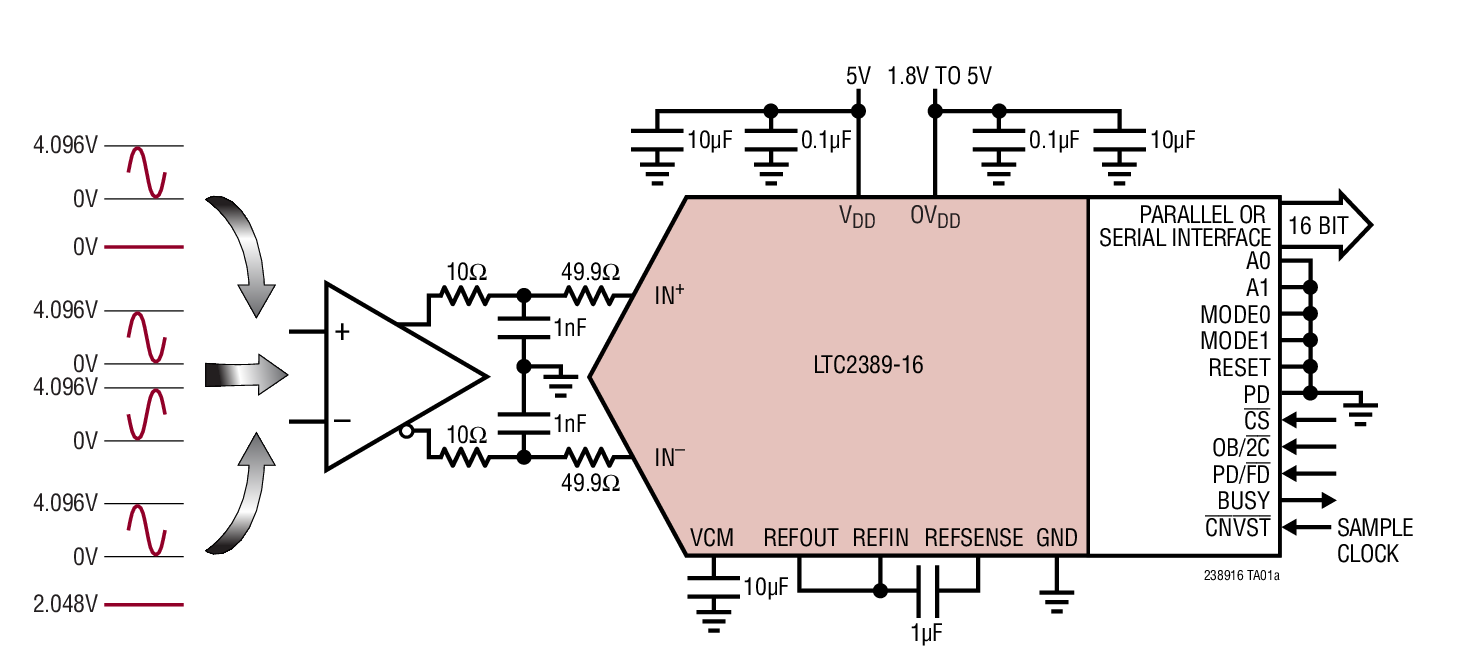

• 可通过引脚配置的模拟输入范围：
  • ±4.096V 全差分
  • 0V 至 4.096V 伪差分单极
  • ±2.048V 伪差分双极

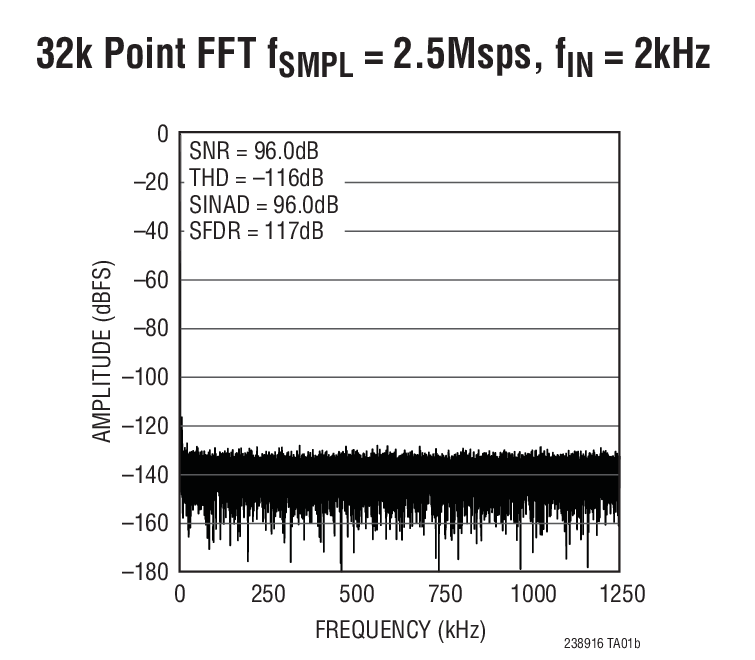

• 在 f_IN = 2kHz 时的 96.0dB (全差分) / 93.5dB (伪差分) SNR (典型值)
• 在 f_IN = 2kHz 时的 -116dB (全差分) / -112dB (伪差分) THD (典型值)
• 保证运作至 125°C
• 单 5V 电源
• 内部 20ppm/°C (最大值) 基准
• 内部基准缓冲器
• 162.5mW 功耗 (在 2.5Msps)
• 无流水线延迟，无周期延迟
• 1.8V 至 5V I/O 电压
• 并行和串行 I/O 接口

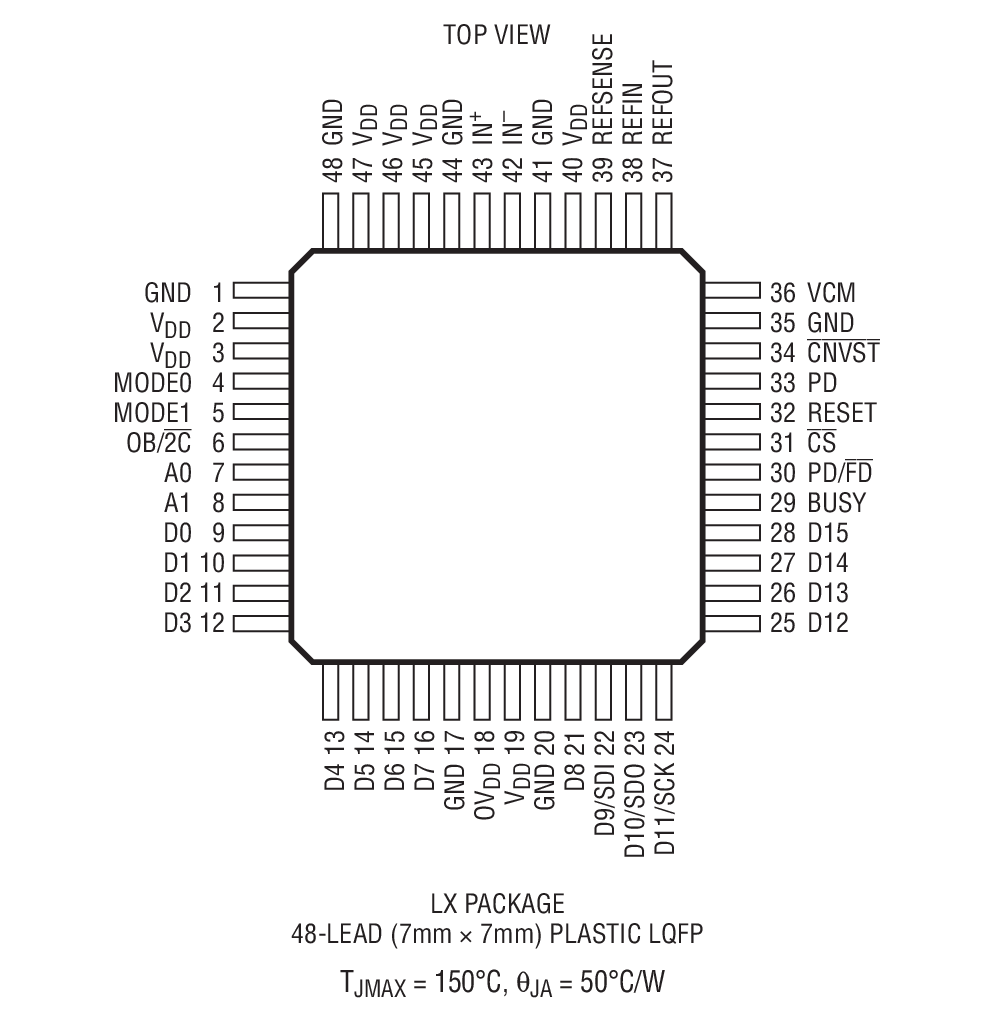

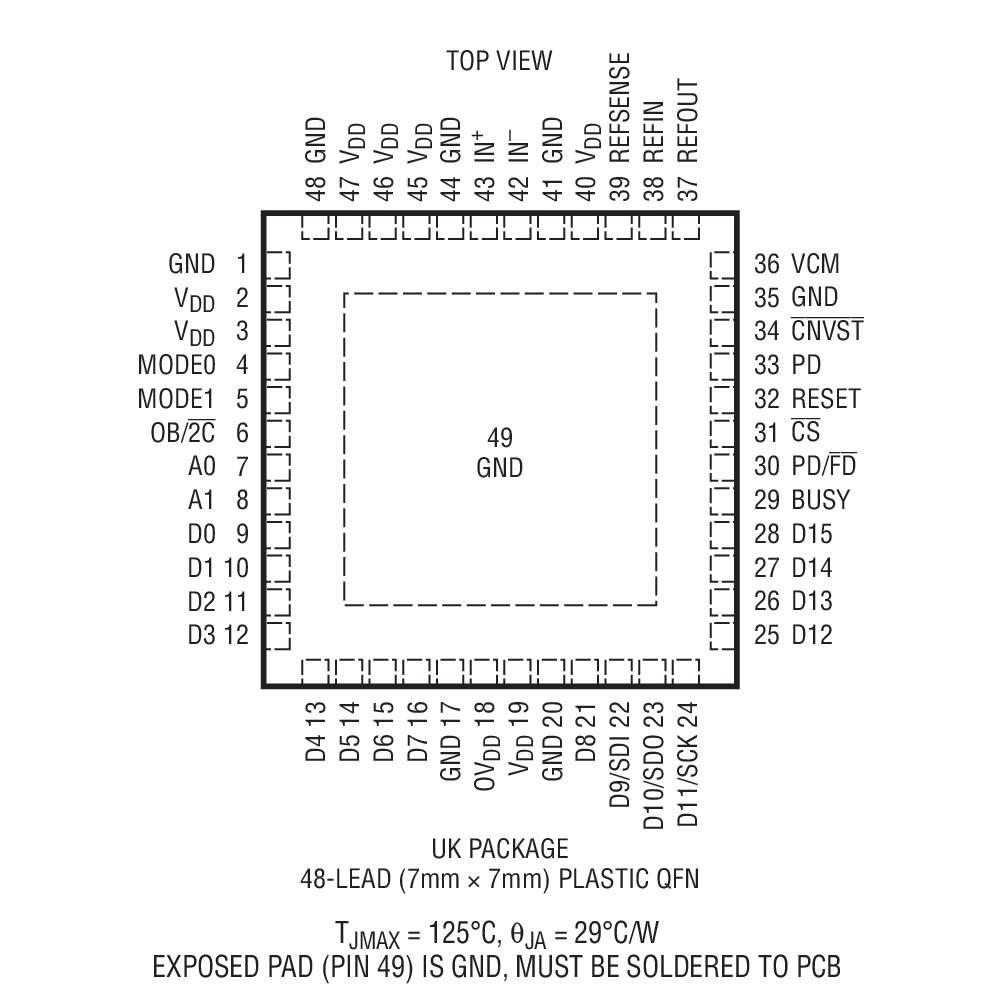

• 48 引脚 7mm x 7mm LQFP 封装和 QFN 封装

产品详情和应用

LTC^®2389-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2389-16 采用单 5V 工作电源，支持可预先配置的全差分 (±4.096V)、伪差分单极 (0V 至 4.096V) 和伪差分双极 (±2.048V) 模拟输入范围，因而使其无需额外的电平转换或信号调节功能电路即可与多种信号链路格式相连接。LTC2389-16 实现了 ±1LSB INL (最大值)、无漏失码 (在 16 位) 和 96.0dB (全差分) / 93.5dB (伪差分) SNR (典型值)。

LTC2389-16 包括一个高精度内部 4.096V 基准，并具备 0.5% 的保证初始准确度和一个 ±20ppm/°C (最大值) 的温度系数、以及一个内部基准缓冲器。2.5Msps 的高吞吐速率和无周期延迟特性 (在并行接口模式中) 使 LTC2389-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2389-16 的功耗仅为 162.5mW (在 2.5Msps)，并提供了打盹和睡眠断电模式，旨在进一步减低待用期间的功耗。

• 医疗成像
• 高速、宽动态范围数据采集
• 工业过程控制
• 仪表
• ATE (自动测试设备)
