ADI亚德诺 LTC2356-14 产品介绍

2026-03-09 0次

特性

3.5Msps 转换速率

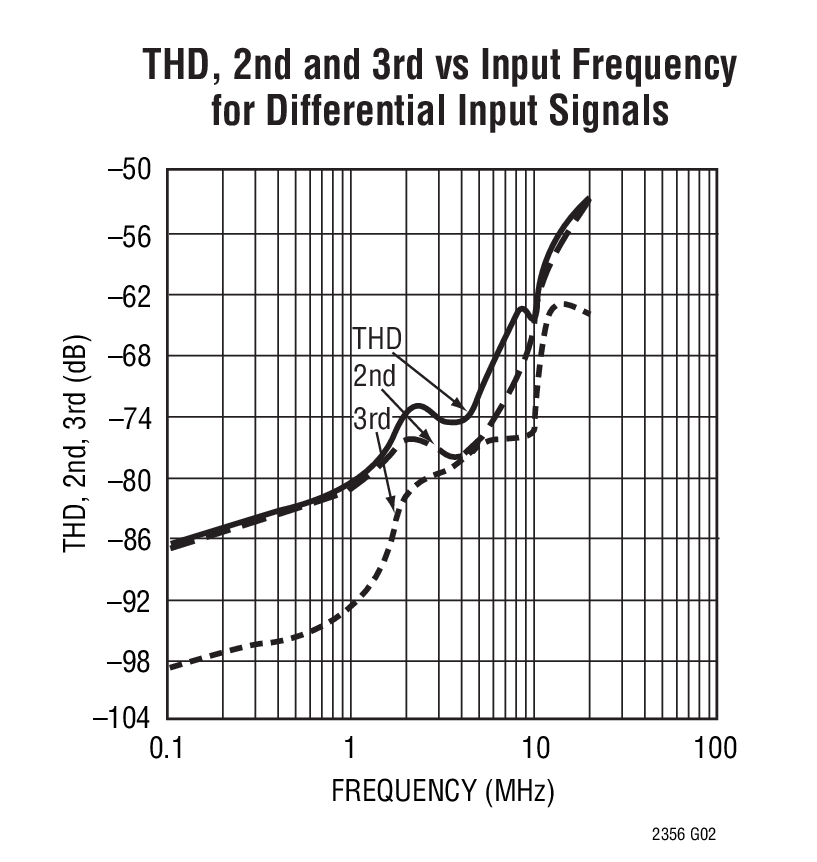

74.1dB SINAD (在 14 位)，71.1dB SINAD (在 12 位)
低功耗：18mW
3.3V 单电源操作
2.5V 内部带隙基准可被取代
三线式 SPI 兼容型串行接口

睡眠 (13μW) 停机模式
打盹 (4mW) 停机模式
80dB 共模抑制
±1.25V 双极输入范围

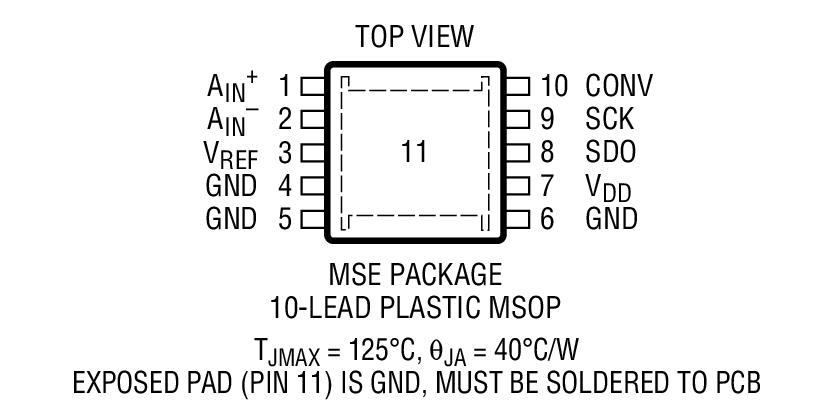

纤巧型 10 引脚 MSOP 封装

产品详情和应用

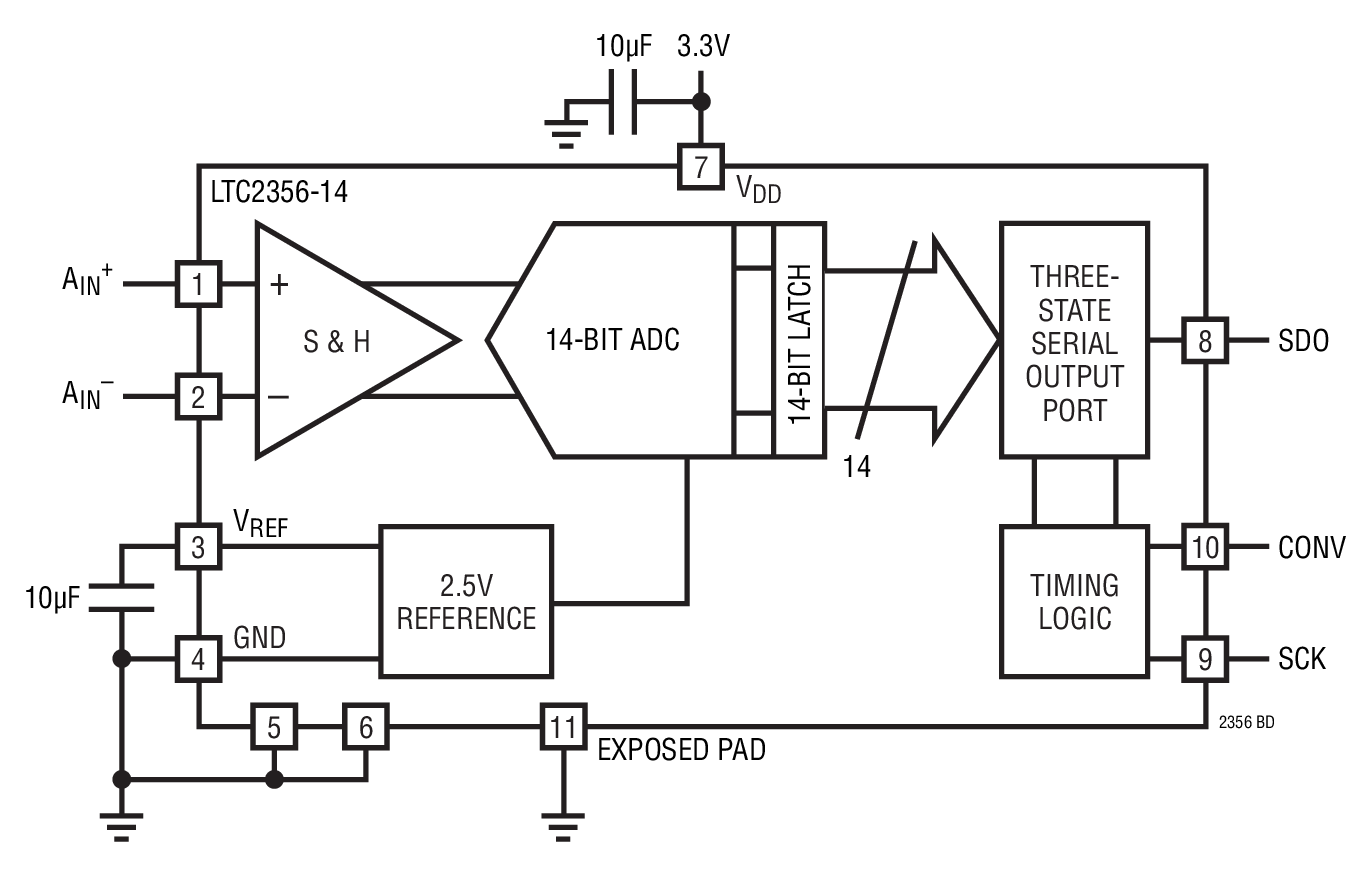

LTC2356-12/LTC2356-14分别是12位/14位、差分输入、3.5Msps串行ADC，使用3.3V单电源供电时功耗仅5.5mA，而且采用小型10引脚MSOP封装。睡眠关断功能可将功耗进一步降低至13μW。高速度、低功耗与小型封装的组合，使得LTC2356-12/LTC2356-14很适合高速便携式应用。

共模抑制达80dB，使用户能够从信号源对信号进行差分测量，从而消除接地环路和共模噪声。

以差分方式将-1.25V转换为1.25V双极性输入。 A_IN⁺ 和 A_IN^–的绝对电压摆幅从地延伸到电源电压。

串行接口在CONV上升沿后的16个时钟周期内发送转换结果，以便与标准串行接口兼容。如果在转换之间的数据流之后提供两个额外时钟周期用于采集，则可使用63MHz时钟实现3.5Msps的全采样速率。

	位数
LTC2356-12	12
LTC2356-14	14

应用

通信
数据采集系统
不间断电源
多相电机控制
复用数据采集
RFID
