特性

• 软件可编程特性
  • 单极性 / 双极性转换
  • 差分 / 单端输入
  • MSB 优先或 MSB / LSB 数据序列
• 内置采样及保持电路
• 单电源 5V 或 ±5V 操作
• 至大多数 MPU 串行端口和所有 MPU 并行端口的直接 4 线式接口
• 46.5kHz 最大吞吐速率
• 系统停机输出 (LTC1296)

产品详情和应用

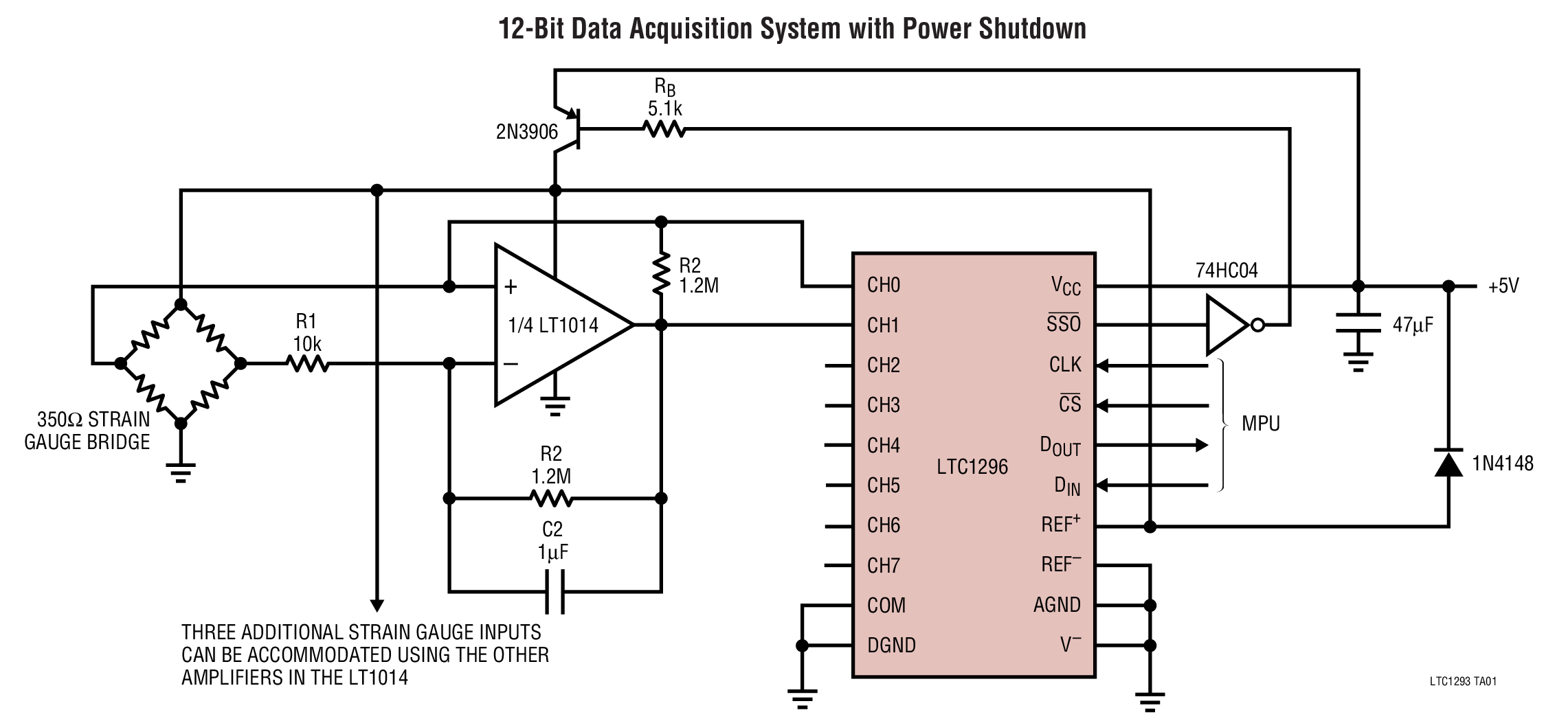

LTC^®1293 / 4 / 6 是一个数据采集系统系列，其包含一个串行 I/O 逐次逼近型 A/D 转换器。该器件运用 LTCMOS^TM 开关式电容器技术以执行 12 位单极性、或 11 位带符号的双极性 A/D 转换。输入多路复用器可针对单端或差分输入 (或此二者的组合) 进行配置。对于所有的单端输入通道均纳入了一个片内采样及保持电路。当 LTC1293 / 4 / 6 闲置时，在那些期望低功耗的应用中可将其断电。LTC1296 包括一个系统停机输出引脚，此引脚可用于切断外部电路 (例如：位于输入多路复用器之前的信号调理电路) 的供电。

串行 I/O 专为在无需外部硬件的情况下与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口进行通信而设计，因而仅仅通过三根导线即可传送多达 8 个通道的数据。

主要规格

• 分辨率：12 位
• 快速转换时间：12μs (在整个温度范围内的最大值)
• 低电源电流：6.0mA
