特性

• 差分输入和具 GND 至 V_CC 共模范围的差分基准
• 2ppm INL，无漏失码
• 2.5ppm 全标度误差
• 0.1ppm 偏移
• 0.16ppm 噪声
• 适合多路复用应用的单次转换稳定时间
• 内部振荡器 — 无需外部组件
• 110dB 最小值、50Hz 或 60Hz 陷波滤波器

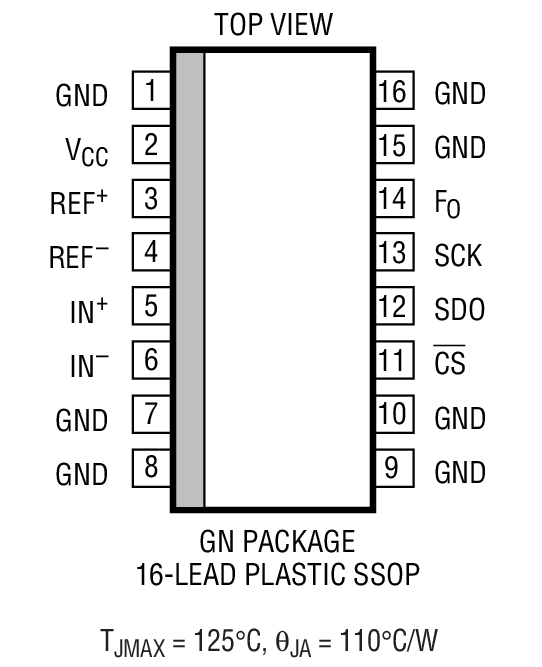

• 采用窄体 SSOP-16 封装 (SO-8 封装占板面积) 的 24 位 ADC
• 2.7V 至 5.5V 单工作电源
• 低电源电流 (200μA) 和自动停机
• LTC2400 的全差分版本



产品详情和应用

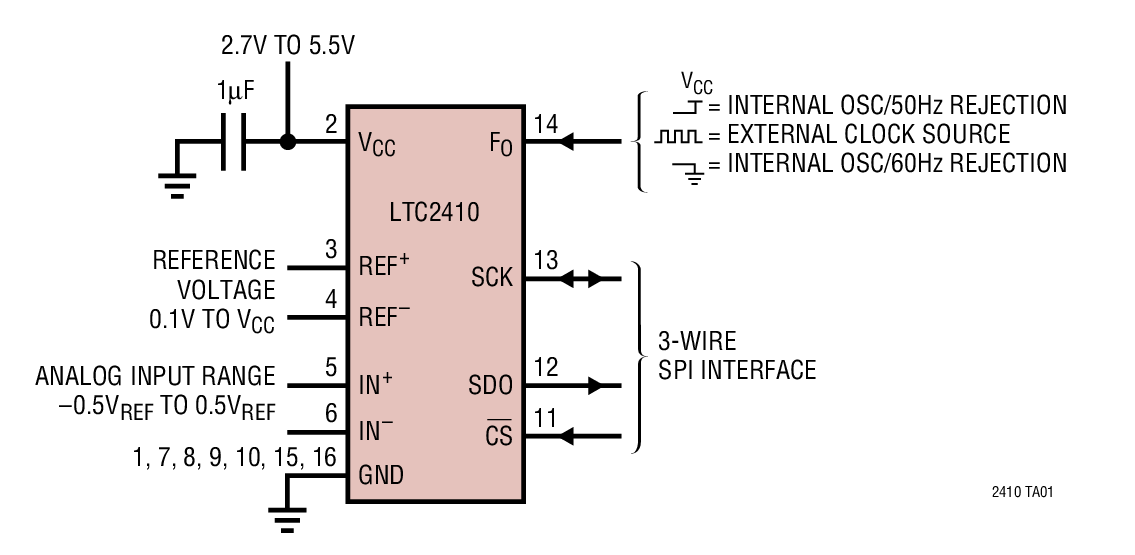

LTC^®2410 是一款具集成型振荡器、2ppm INL 和 0.16ppm RMS 噪声的 2.7V 至5.5V 微功率、24 位差分 ΔΣ 模数转换器。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2410 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2410。内部振荡器无需外部频率设定组件。

该转换器接受介于 0.1V 至 V_CC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5V_REF 至 0.5V_REF。基准共模电压 V_REFCM 和输入共模电压 V_INCM 可独立地设定在 LTC2410 的 GND 至 V_CC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2410 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。

• 直接传感器数字转换器
• 衡器
• 直接温度测量
• 气体分析仪

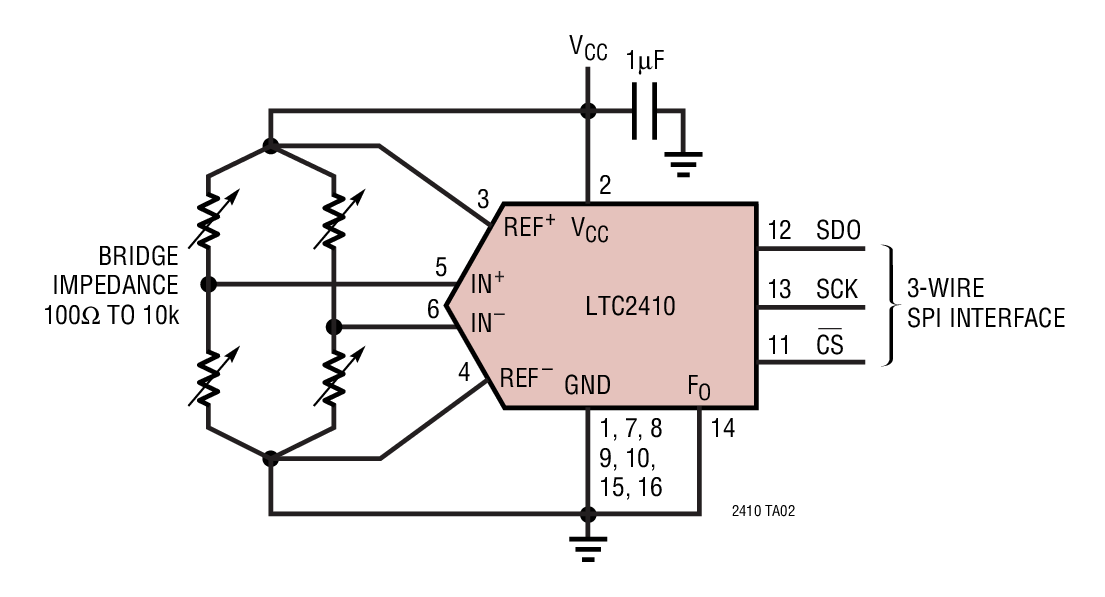

• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
• 6 位数字电压表 (DVM)
