特性

• 12位分辨率，1/2LSB线性度
• +5V单电源供电
• SPI/QSPI和MICROWIRE兼容型3线接口
• 四个软件可选的输入范围
  • MAX1270：0至+10V、0至+5V、±10V、±5V
  • MAX1271：0至V_REF、0至V_REF/2、±V_REF、±V_REF/2
• 八个模拟输入通道
• 110ksps采样速率
• 可承受±16.5V过压的输入多路复用器
• 内部4.096V或外部基准电压源
• 两种关断模式
• 内部或外部时钟
• 24引脚窄体DIP或28引脚SSOP封装

产品详情和应用

MAX1270/MAX1271是多量程、12位数据采集系统(DAS)，仅需要一个+5V单电源供电，但在其模拟输入端接受可能跨越电源轨以上和地电压以下的信号。这些系统提供八个可通过软件独立编程为各种范围的模拟输入通道：MAX1270为±10V、±5V、0至+10V、0至+5V；MAX1271为±V_REF、±V_REF/2、0至V_REF、0至V_REF/2。这种范围切换将有效动态范围增加到14位，并支持灵活地将4–20mA、±12V和±15V供电传感器直接连接到单个+5V系统。此外，这些转换器还提供±16.5V的故障保护；任何通道上发生故障都不会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、软件可选的内部/外部时钟、110ksps吞吐速率以及内部4.096V或外部基准电压源工作模式。

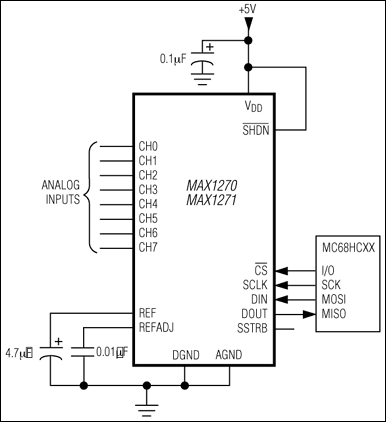

MAX1270/MAX1271串行接口直接连接到SPI^™/QSPI^™和MICROWIRE^™器件，无需外部逻辑。

提供一个硬件关断输入（反SHDN）和两种软件可编程关断模式，即待机(STBYPD)或完全关断(FULLPD)，以在两次转换之间实现低电流关断。在待机模式下，基准电压缓冲器保持有效，从而消除了启动延迟。

MAX1270/MAX1271采用24引脚窄体DIP封装或节省空间的28引脚SSOP封装。

应用

• 自动测试
• 电池供电仪表
• 数据采集系统
• 工业控制系统
• 医疗仪器
• 机器人
